カンバンの設定 - サブレーン

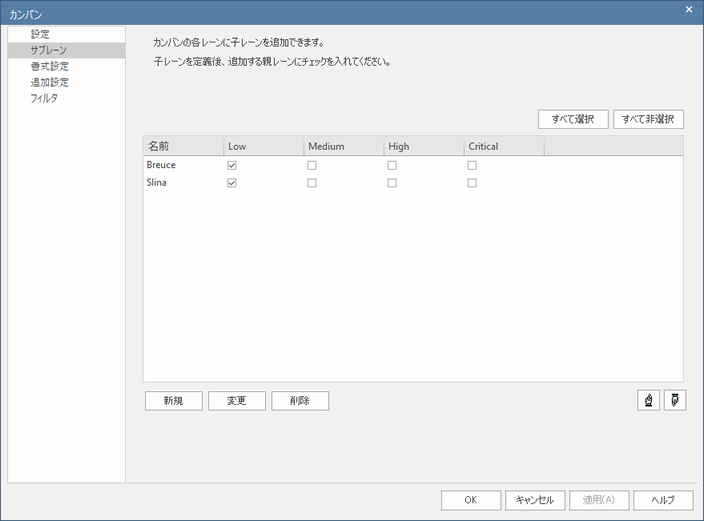

サブレーンは、定義済みのレーンをさらに分割して元のレーンと異なるレベルのレーンを作成したい場合に便利です。例えば、「Low」のレーンを、さらに担当者ごとに分割したい場合にこのサブレーンが役に立ちます。カンバンダイアログのサブレーンのタブでは、レーンに対してサブレーンを追加できます。







利用手順:

リボン

  • 設計支援 > タスク管理 > カンバン > (作成する種類のカンバンを選択)
  • モデル > ダイアグラム > 操作 > カンバン  (対象のダイアグラムを開いて実行)

その他

  • カンバンのレーンをダブルクリック > サブレーン
  • ダイアグラムの背景で右クリック | カンバン > サブレーン





サブレーンの作成

サブレーンの追加方法は、通常のレーンの追加方法と同じように「新規」ボタンを押します。サブレーンを作成した際の名前「<名前なし>」は、サブレーンの名前が表示されません。要素を整理するだけの目的のレーンを作成する場合などに便利です。



サブレーンの定義後に、どのレーンに追加するかを指定できます。レーン名が表示されている列のチェックボックスにチェックを入れると、そのレーンのサブレーンとして追加されます。「すべて選択」ボタンを押すと、すべてのレーンのサブレーンとして追加できます。また、「すべて非選択」ボタンを押すことで、設定内容を解除できます。サブレーンの順番を変更できます。



サブレーンの割り当て後、この表内のヘッダ(見出し)部分のレーン名を右クリックすると、メニューが表示されます。このメニューから、それぞれのレーン内のサブレーンの順番を調整できます。また、同じ右クリックメニューから必要に応じてサブレーンの順序を指定後、初期値に戻すこともできます。



注意:

  • サブレーンの機能に対応する前のバージョン(バージョン12.1以前)のEnterprise Architectで開くと、サブレーンの設定情報はすべて削除されます。
  • カンバンダイアグラム内のレーンに配置した要素の幅は自動的に調整されます。サブレーンに配置した場合も同様で、サブレーンの幅を変更すると配置されている要素の幅も自動的に調整されます。
