このトピックでは、パッケージ内のEAExample.qeaモデルで提供されるサンプルモデルのシミュレーションを実行例を紹介します。

• サンプルプロジェクト > 分析とビジネスモデリング > DMNサンプル > Routing Decision Service



パッケージには、DMNモデルのシミュレーション設定が保存されている「DMNSimConfiguration」成果物があります。「DMNSimConfiguration」の成果物をダブルクリックすると、DMNシミュレーションサブウィンドウが開きます。

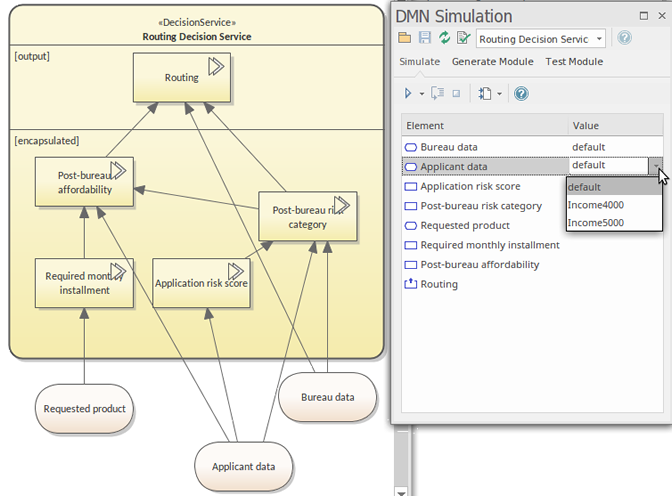

DMNシミュレーションサブウィンドウでは、すべてのデシジョンサービス要素とデシジョン要素がドロップダウンリストに表示されます。リストでデシジョンサービスを選択すると、関連する入力データ、入力デシジョン、カプセル化されたデシジョン、出力デシジョンが実行順に読み込まれます。







入力データのデータセットと入力デシジョンを選択すると、モデルのシミュレーションが実行できる状態になります。シミュレーションを実行するには、実行ボタンをクリックします。シミュレーションが完了した後には、ステップ実行で実行した内容を確認できます。ステップ実行の場合、関係する要素以外は薄く表示され、関係する要素のみが通常通り表示されます。DMNシミュレーションのウィンドウはそれぞれの状況の内容を表示します。







リスト項目は「静的」から「実行時」に変更されました。注：呼び出されたビジネス知識モデルはリストに読み込まれます。



• デシジョン「Post-bureau affordability」が「Evaluating」の状態です（ダイアグラムテキスト参照）。これは、入力値をパラメーターにバインドすることにより、ビジネス知識モデル「Credit contingency factor table」を呼び出していることを示しています。

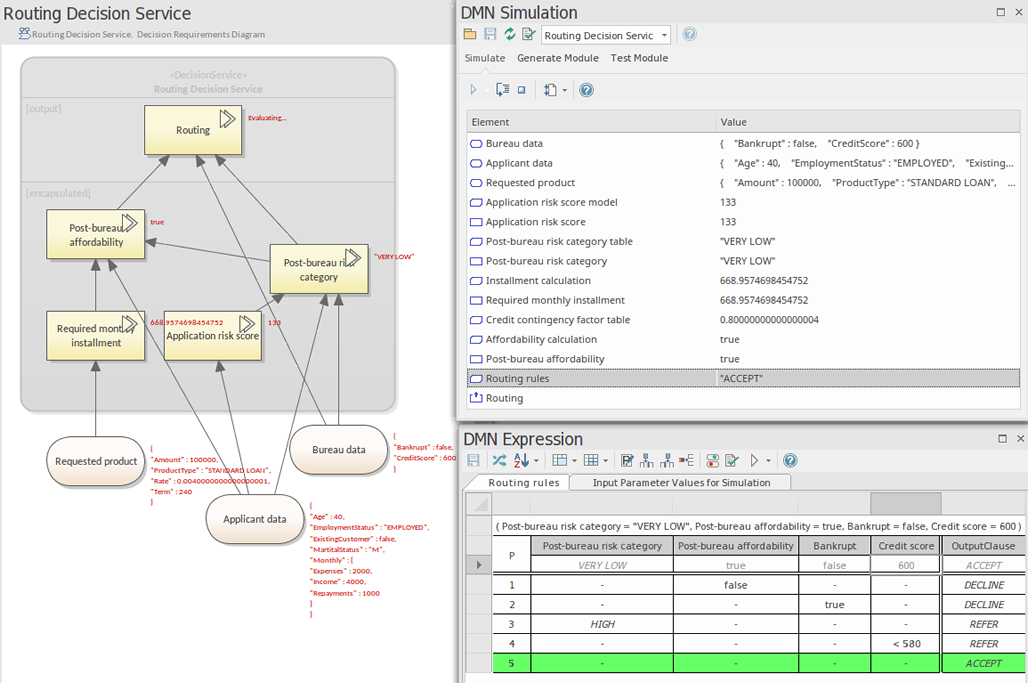

さらに進めると、デシジョン「Routing」に到達します。



• 与えられた引数（Post-bureau risk Category：VERY LOW、Post-bureau affordability：true、Bankrupt：false、Credit score：600）から、出力は「ACCEPT」になります。
• ビジネス知識モデル「Routing rules」が実行された後、値はデシジョン「Routing」に戻されます。
