サンプル

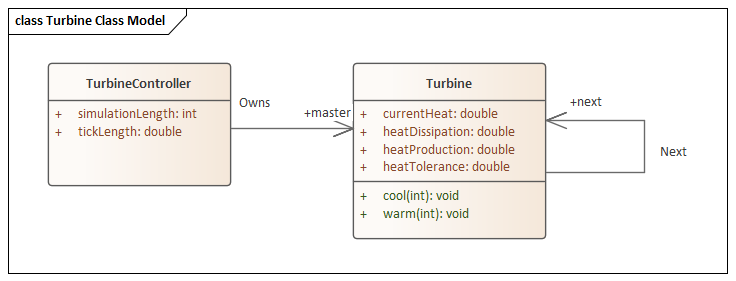

クラス図の例

下のダイアグラムは、シミュレーション対象の状態マシンを持つクラス図の例です。

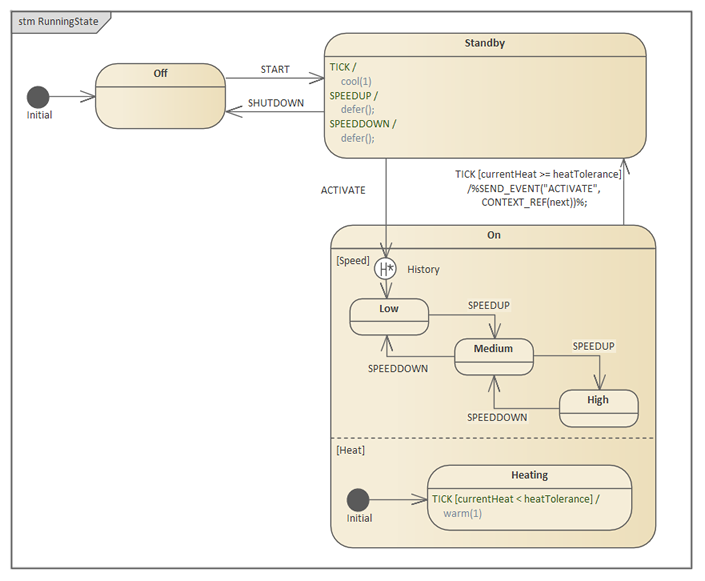

状態マシンの例

次の2つのダイアグラムは、それぞれのクラス要素が持つ状態マシン要素のステートマシン図です。

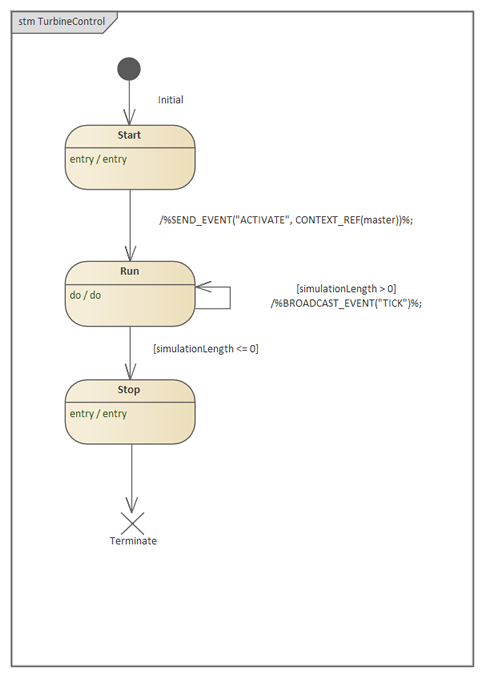

次の図は最上位のコントローラーです。

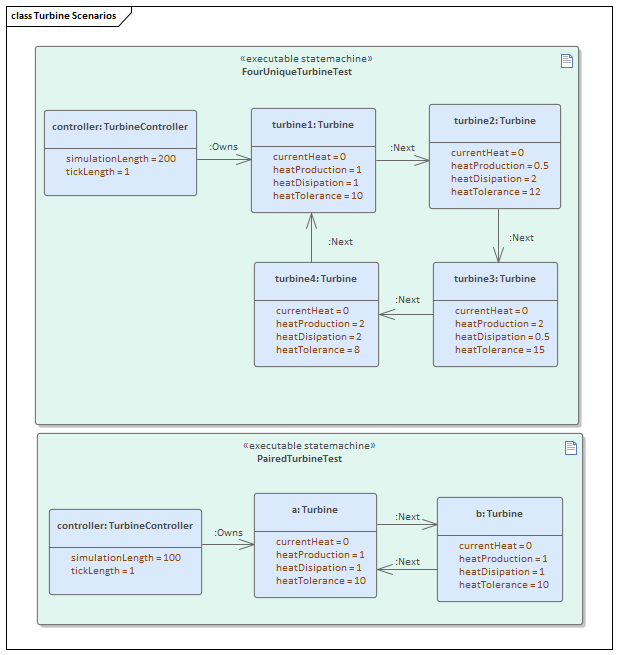

外部実行の状態マシン要素の例

上のダイアグラムをシミュレーション実行するための、外部実行の状態マシン要素の定義例です。





それぞれのプロパティ要素に、属性の初期値が設定されていることを確認して下さい。また、クラス図で定義されているクラス間の関連について、コネクタでプロパティ要素間を結び関連と結びつけています。

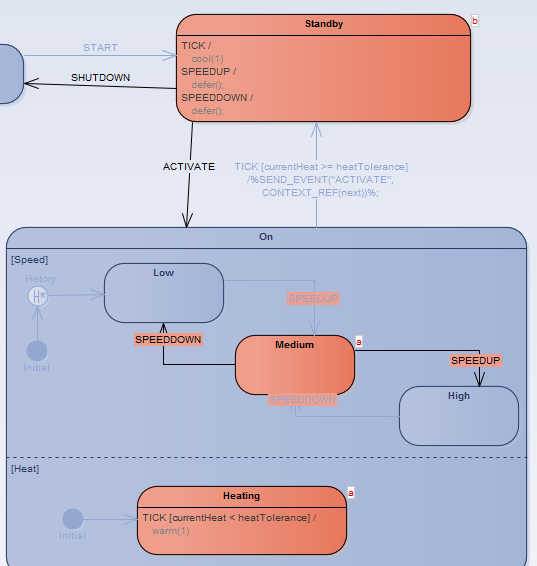

シミュレーションの結果

Enterprise Architectでシミュレーションを実行すると、ステートマシン図の中で実行中の状態がわかるように表示されます。同じ状態マシンを持つ複数のインスタンスがある場合には、ラベルの名称で区別できます。
