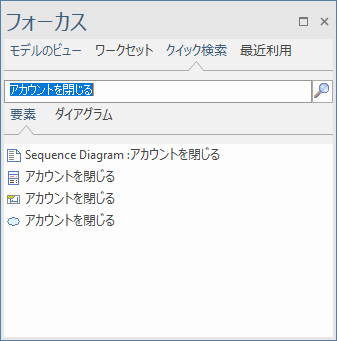

フォーカスサブウィンドウのクイック検索タブはモデル内の要素やダイアグラムを検索する機能を提供します。要素の場合には名前・別名などのいくつかのプロパティが対象です。ダイアグラムの場合は名前が対象です。それぞれ、このクイック検索タブ内の「要素」「ダイアグラム」タブに表示されます。
利用手順:
リボン |
ホーム > 画面 > 設計 > フォーカス > クイック検索 |
キーボード |
Alt+1 | フォーカス > クイック編集 |
検索
まず、検索対象となるタブ「要素」あるいは「ダイアグラム」を開きます。その後、タブの上にある検索欄に検索単語を入力してください。
入力したら、検索実行ボタン
を押してください。タブ内に検索条件に合致する項目が表示されます。
特定の文字列について、要素とダイアグラムの両方に対して検索したい場合には、それぞれのタブを開いて2回検索を実行する必要があります。なお、片方のタブを対象に検索を実行しても、もう片方のタブでの検索結果は表示されたままとなりますので、要素とダイアグラムに対して別々の検索を実行し、その検索結果を両方残すことができます。
検索結果に対する操作
検索結果に表示される項目を右クリックすることで、以下の機能を呼び出せます。
- プロパティ - 選択した項目のプロパティダイアログを開きます。なお、プロパティサブウィンドウは検索結果の一覧をクリックすると、自動的に更新されます。
- 開く - 選択したダイアグラムを開きます。
- モデルブラウザ内の位置を表示 - 選択した項目の、モデルブラウザ内の位置にカーソルを移動します。
- 利用されているダイアグラム - 選択した要素が利用されているダイアグラムを表示します。1カ所のみで利用している場合には、そのダイアグラムを開きカーソルを移動します。それ以外の場合には、利用されているダイアグラムダイアログが表示されます。
