AWSモデルテンプレートの読み込み

AWSアーキテクチャアイコンを利用する場合には、まずEnterprise Architectのウィンドウの右上の ボタンをクリックし、「分析 > AWS アーキテクチャ」 を選択してください

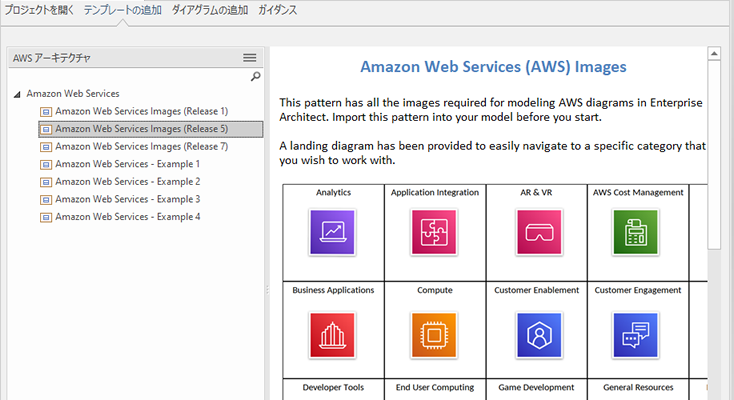

自動的にモデルテンプレートのタブが開き、AWS Architectureの内容が表示されます。



「Amazon/AWS Web Images」を選択後、左下の「テンプレートの読み込み」ボタンを押すと読み込みます。必要に応じて、ボタンを押す前に「追加先」欄のボタンで、読み込み先となるパッケージを指定してください。



そのほか、モデルテンプレートとして「AWS Architecture Icons」のパワーポイントの内容をEnterprise Architectで表現した、典型的な使用方法を示す3つのテンプレートも利用できます。





注意:

他のプロジェクトでもこのテンプレートを利用する場合には、常にモデルテンプレートから取り込むようにしてください。ツールボックスやパターン・サンプルの要素とこの画像データは、一意のGUIDで結びつけられています。他のプロジェクトにコピーする場合に、このGUIDが変わってしまう形でのコピーを実行してしまうと、正しく動作しなくなります。
