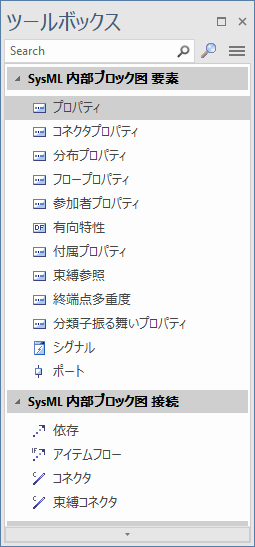

SysML 内部ブロック図グループは内部ブロック図で利用している要素が含まれています。



もし、内部ブロック図がブロック要素の子ダイアグラムとして配置されている場合には、そのブロック要素は内部ブロック図内のフレーム(枠)として表示されます。このフレームについて、以下の操作が可能です。



• ダイアグラムの背景で右クリックし、「ダイアグラムフレームの非表示」を選択すると、そのフレームを表示しないことができます。非表示の場合に、右クリックメニューの「ダイアグラムフレームの表示」を選択すると、再度表示できます。フレームが表示されている場合、ユーザーオプションの「ダイアグラム」グループにある「ダイアグラムフレーム」の設定にかかわらず、画像には常にフレームが出力されます。
• フレームのタイトル部分を右クリックし「選択可能」を選択することで、フレームの位置や大きさを変更できます。
• フレームにポートを追加し、ポートとダイアグラム内の要素を接続できます。
• ブロック要素が持つプロパティ要素は、ダイアグラムのフレーム内に表示されます。



フレームが選択不可に設定されている場合には、フレームはダイアグラム内の全ての要素が含まれる最小の大きさに自動調整されます。選択可能な場合には、フレームは必要に応じて拡大しますが、縮小されることはありません。



なお、内部ブロック図では、要素間の接続のスタイルの初期値は「直交」になります。ポートやプロパティ間にアイテムフロー(情報フロー)を作成する手順については、「アイテムフロー(情報フロー)の作成」のページをご覧ください。







利用手順

下記のいずれかの方法でツールボックスを表示し、対象のSysMLのバージョンのツールボックスを表示させてください。
