<< 目次を表示 >> ページ位置:  SysMLのモデリング > SysMLのツールボックス > パラメトリック図

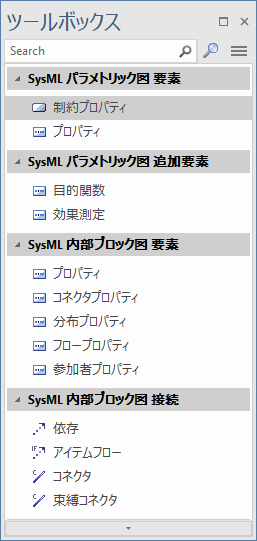

SysML パラメトリック図グループはパラメトリック図を作成するために利用します。 内部ブロック図のツールボックスも表示されます。



ブロック要素が子ダイアグラムとしてパラメトリック図を持つ場合には、その親要素はフレームとして表示され、親要素の付属要素はフレームに配置されます。



• ダイアグラムの背景で右クリックし、「ダイアグラムフレームの非表示」を選択すると、そのフレームを表示しないことができます。非表示の場合に、右クリックメニューの「ダイアグラムフレームの表示」を選択すると、再度表示できます。フレームが表示されている場合、ユーザーオプションの「ダイアグラム」グループにある「ダイアグラムフレーム」の設定にかかわらず、画像には常にフレームが出力されます。
• フレームのタイトル部分を右クリックし「選択可能」を選択することで、フレームの位置や大きさを変更できます。
• フレームにポートを追加し、ポートとダイアグラム内の要素を接続できます。



フレームが選択不可に設定されている場合には、フレームはダイアグラム内の全ての要素が含まれる最小の大きさに自動調整されます。選択可能な場合には、フレームは必要に応じて拡大しますが、縮小されることはありません。





なお、パラメトリック図では、要素間の接続のスタイルの初期値は「直交」になります。







利用手順

下記のいずれかの方法でツールボックスを表示し、対象のSysMLのバージョンのツールボックスを表示させてください。
