要求図

<< 目次を表示 >>

ページ位置:  SysMLのモデリング > SysMLのツールボックス >

要求図

SysML 要求図グループは要求図を作成する場合に利用する要素と接続が含まれています。







利用手順

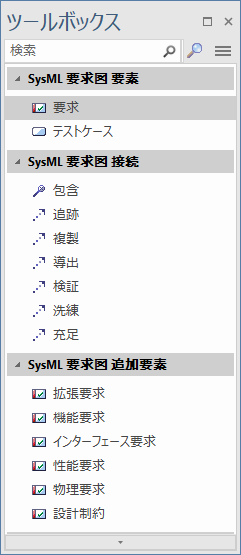

下記のいずれかの方法でツールボックスを表示し、対象のSysMLのバージョンのツールボックスを表示させてください。

リボン

モデル > ダイアグラム > ツールボックス

キーボード

Ctrl+Shift+3





注意:

  • Enterprise Architectで独自に拡張した「要求図」が、「拡張」グループに存在します。この要求図は、SysMLの要求図とは異なるものです。SysMLの要求図を利用したい場合には、作成した要求図のツールボックスの内容に、上記の画像のようにSysMLの要求図の要素・接続が含まれていることを確認して下さい。
