C++ 変換

C++変換の目的は、PIMプラットフォーム独立のモデル(PIM)の要素から、C++言語のクラス要素に変換することです。



変換では、PIMの型からC++の型に変換します。また、定義されている属性に対して、属性を隠蔽(privateの可視性)すると同時に、プロパティ操作を追加します。なお、publicの属性は必ずprivateに変換されます。インターフェース要素については、すべての操作がpure virtualになるように設定されます。





変換前のPIM:

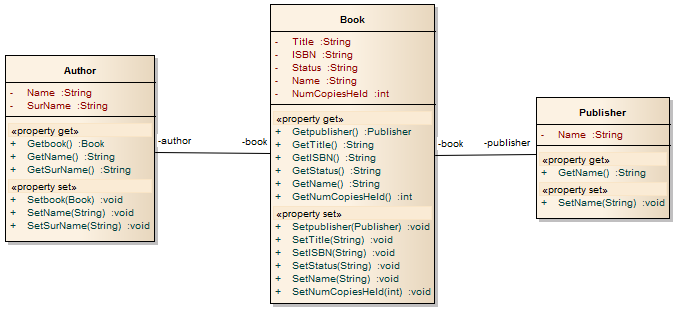

生成されたPSM:





参照:
