コールアウト表記

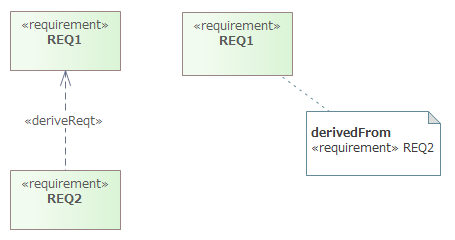

区画として表示されている内容は、ノート要素に表示できます。例えば、以下のように導出の関係をコールアウト表記にできます。





作成する手順は次の通りです。

#

操作方法

1

対象の要素から、クイックリンクの機能を利用してノート要素を作成します。

(クイックリンクの機能を利用しない場合には、ノート要素をダイアグラム内に配置し、ノートリンクで対象の要素と結んで下さい。)

2

ノートリンクを右クリックし「ノートに要素のプロパティの内容を表示」を選択します。

3

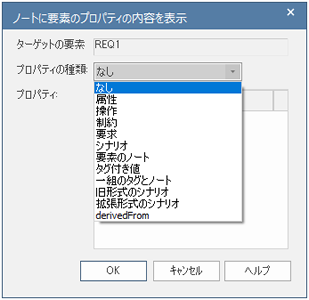

「ノートに要素のプロパティの内容を表示」ダイアログ内の「プロパティの種類」で、コールアウトとして表示したい内容を選択して下さい。





なお、Enterprise Architectでは、区画として表示される内容のすべてをコールアウト表記にできます。
