区画

ダイアグラムに要素を配置した際に、その要素の属性や操作だけでなく、さまざまな情報を区画として表示できます。タグ付き値や要求・制約・担当者の割り当てやディスカッションなどを表示できます。

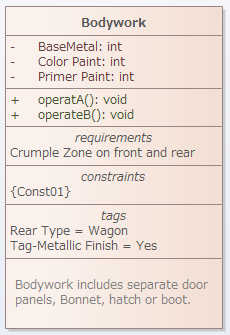

下の画像は、ある要素についてさまざまな情報を区画として表示した例です。クラス要素および区画を表示可能な要素には、属性と操作のほかの内容も区画として表示できます。区画の表示を設定するには、「属性・操作と区画の表示内容を設定」のページをご覧ください。







注意:

  • 区画の表示は、描画スクリプトが適用されている要素に対しては適用できません。
  • それぞれの区画の表示の設定については、要素ごとの設定の他、ダイアグラム全体での設定も可能です。要素ごとに表示・非表示の設定が行われている場合には、ダイアグラムでの設定よりも優先されます。
  • アクティビティ要素やユースケース要素などは、四角形で表示した場合のみ区画の内容を表示できます。ダイアグラム内で要素を右クリックし、「書式設定 | 四角形で表示」を実行して下さい。
  • カンバンダイアグラムでは、要素の区画は自動的には表示されなくなります。区画を表示したい場合には、カンバンのプロパティダイアログにある「通常の形式で要素を表示」のオプションを有効にしてください。
