収束のレイアウトは、対象の要素群の中心に向かって、それぞれの要素を移動します。

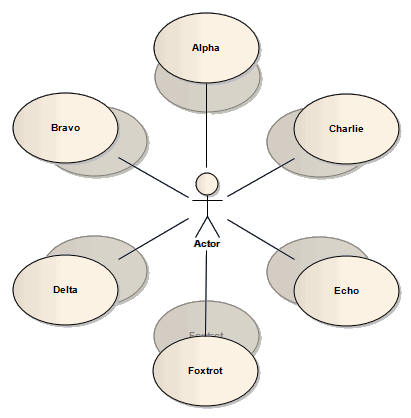

逆に、発散のレイアウトは、対象の要素群の中心から遠ざかるように、それぞれの要素を移動します。
それぞれの要素間の接続に頂点がある場合、頂点の角度はできる限り維持するようにレイアウトを行います。
レイアウトを実行する手順は次の通りです。:
手順:
# |
操作方法 |
1 |
通常のダイアグラムのレイアウトの手順に従って操作を行い、手順2のところで「収束/発散」を選択して下さい。 |
2 |
「方向」の設定では、レイアウトする方向を指定します。:
|
3 |
「量 (%)」の項目は、どの程度要素が移動するかを指定します。要素の移動距離は、中心点からの距離に対して設定した割合(%)だけ移動します。収束レイアウトの場合には、中心点に近づきます。発散レイアウトの場合には、中心点から遠ざかります。
希望する割合にスライダーで変更してください。 |
