操作に対応したユースケースの作成

#

操作方法

1

もし、作成する関係を特定のダイアグラム内で表示したい場合には、モデルブラウザ内で対象のダイアグラムを選択しておきます。

2

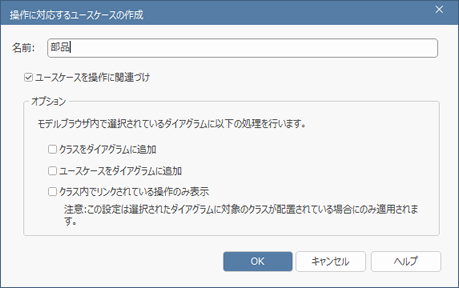

ソースコードエディタで対象の操作の名前か本文を右クリックし、「<操作名>のユースケースを作成」を選択してください。操作に対応するユースケースの作成ダイアログが表示されます。

3

このダイアログにおける主な機能は、対象の操作に対応するユースケース要素を作成することです。

• 内容について問題がなければ、そのままOKボタンを押してください。モデルブラウザ内にユースケース要素が追加されます。場所は、対象の操作を持つクラス要素と同じ位置です。また、名前は対象の操作と同じ名前です。
• 関係が既に存在する場合には、以下の設定内容を必要に応じて変更してください。

4

ユースケース要素と操作を持つクラスの間に追跡の関係を作成する場合には、「ユースケースを操作に関連づける」にチェックを入れてください。

5

操作を持つクラスを対象のダイアグラム内に追加する場合には、「クラスをダイアグラムに追加」にチェックを入れてください。

6

新規に作成するユースケース要素を対象のダイアグラム内に追加する場合には、「ユースケースをダイアグラムに追加」にチェックを入れてください。

7

操作を持つクラスについて、ユースケース要素との関係を持つ操作のみを表示したい場合には、「リンクされている属性・操作は常に表示」にチェックを入れてください。

なお、今回関連づける以外の属性や操作でも、他の要素との関係がある項目はそのまま表示されます。

8

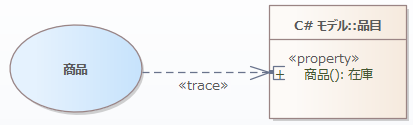

OKボタンを押すと指定した内容の処理が実行されます。すべての項目にチェックを入れている場合には、下記の例のように作成したユースケース要素とクラスが表示されます。
