グローバル要素の生成について

Enterprise Architectでは、XMLスキーマの生成において既定値では Garden of Eden スタイルの生成結果となります。それぞれのXSDcomplexTypeグローバル要素について、XMLスキーマにおいてもグローバル要素を生成します。

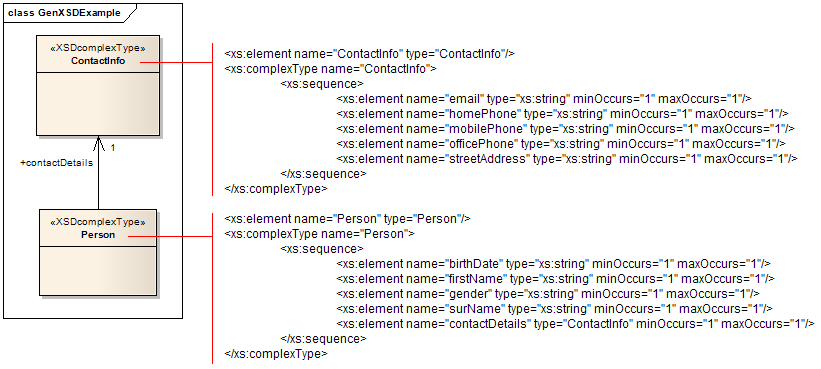

例として、以下のようなモデルからは次のようなXSDが生成されます。:



例:

ダイアグラム

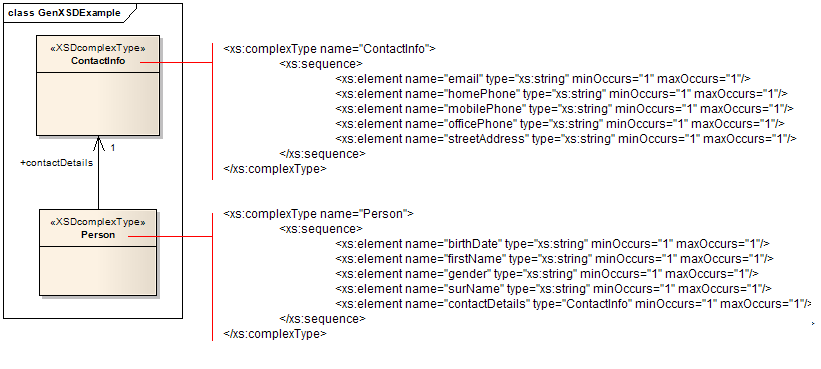

この生成結果を変更したい場合には、XMLスキーマの生成ダイアログにおいて、「すべてのグローバルComplexTypeのglobal要素を生成する」のチェックを外してください。この場合の結果は次のようになります。:





例:

ダイアグラム
