接続のラベルの表示と非表示

接続に付属しているラベルについて、個別に表示するかどうか指定できます。 表示内容を制限することにより、接続の周りに表示される文字列を減らし、注目すべき情報を見やすくできます。





利用手順:

コンテキストメニュー

接続を右クリック | 表示設定 | ラベルの表示設定





手順:

#

操作方法

1

接続を右クリックしてコンテキストメニューを表示させます。

2

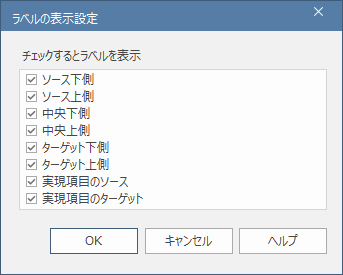

「表示設定 | ラベルの表示設定」を選択します。ラベルの表示設定ダイアログが表示されます。







ラベルの名前が長い場合で内容が見にくい場合には、ダイアログの大きさを変更できます。

3

表示するラベルに対してチェックを入れ、非表示にするラベルのチェックを外してください。

4

OKボタンを押してください
