ダイアグラム間のハイパーリンク

次の手順で、ダイアグラム間のハイパーリンクを作成できます。



手順:

#

操作方法

1

別のダイアグラムへのハイパーリンクを配置するダイアグラムを表示させます。

モデルブラウザからハイパーリンクを作成するダイアグラム(リンクをクリックした際に表示するダイアグラム)を選択します。

2

次に、ダイアグラムを現在のダイアグラムにドロップします。配置形式の選択ダイアログが表示されます。

3

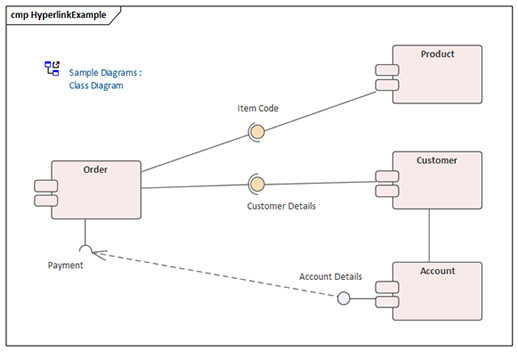

「リンク」を選択してOKボタンを押します。ダイアグラムへのリンクが作成されます。ハイパーリンクのアイコンは、ダイアグラムのアイコンになります。





注意:

  • ハイパーリンクがサブアクティビティとして表示される場合には、「ホーム」リボンの「設定」パネルにある「オプション」ボタンをクリックし、  「ユーザー」 を選択してユーザーのオプションダイアログを開き、 「ダイアグラム | 振る舞い」 のページにある 「サブアクティビティの自動生成」 のチェックを外してください。
  • ハイパーリンクを利用して別のダイアグラムに移動すると、同じタブで移動先のダイアグラムを開きます。BackSpaceキーかタブに表示される矢印アイコンで、前のダイアグラムに戻ることができます。表示に関する設定ダイアログの「他のダイアグラムへのリンクを同じタブで開く」を無効にすると、別のタブで開きます。
