状態タブ

要素ブラウザの状態タブでは、開いているダイアグラム内に配置されている要素について、要素の状態と優先度の値をアイコンで把握できます。ダイアグラムの内容について、状態や優先度に応じて作業を行う場合に便利です。なお、優先度は、要求要素およびその派生要素のみが持つプロパティです。

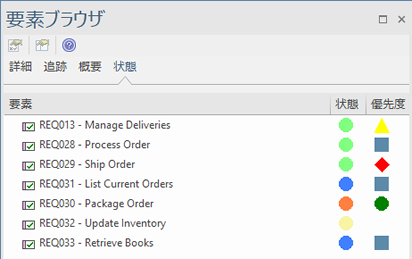

モデルブラウザでダイアグラムを選択するか対象のダイアグラムを開いた状態で、状態タブを開きます。一覧に以下の内容が表示されます。







なお、モデルブラウザ内で要素が階層化されている場合、このタブ内でも階層的に表示されます。





状態の色をカスタマイズする

状態を示すアイコンの色は、プロジェクトの状態の種類の設定で指定できる色が利用されます。状態は、常に丸いアイコンで表示されます。





優先度に対応するアイコンをカスタマイズする

優先度を示すアイコンは、色と形をプロジェクトの優先度の設定で指定できます。形は以下のいずれかが利用できます。
