要素ブラウザ

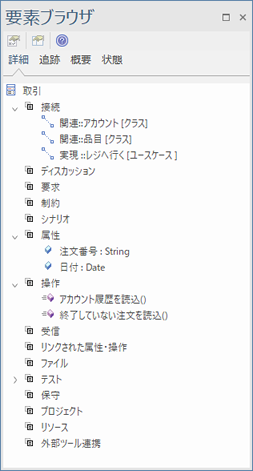

要素ブラウザサブウィンドウでは選択した要素に対する情報を表示します。



通常は、このサブウィンドウには「詳細」タブが表示され、選択された要素に対するさまざまな情報が表示されます。個々の項目について、表示する情報がない場合でも項目名は表示されます。







利用手順:

リボン

  • ホーム > 画面 > 設計 > 要素ブラウザ
  • モデル > 要素 > サブウィンドウ > 要素ブラウザ

キーボード

Alt+1 | 要素ブラウザ



このサブウィンドウには「追跡」タブもあります。これはトレーサビリティサブウィンドウと同じ内容、つまり現在選択されている要素の依存関係や接続を表示したり、関係を遷移したりできます。「追跡」タブとトレーサビリティサブウィンドウの機能は同一です。



「概要」タブには概要サブウィンドウと同じ内容が表示されます。概要サブウィンドウを常時表示せずに、必要な場合のみ概要サブウィンドウの機能を利用したい場合に便利です。



「状態」タブには、開いているダイアグラムに配置されている要素に関する状態の情報を一覧できます。



Proクラウドサーバの外部ツールとの連携機能を利用している場合には、このサブウィンドウには「外部」タブも表示されます。このタブには、選択した要素に結びつく外部ツールのデータが表示されます。





要素ブラウザ サブウィンドウのツールバー

要素ブラウザサブウィンドウのツールバーには3つのボタンがあります。



アイコン

アイコンの意味

サブウィンドウ内の項目を選択してこのボタンを押すと、選択された項目に対応するプロパティダイアログかサブウィンドウが開きます。例えば、「操作」の項目を選択している場合には、操作のプロパティダイアログが表示されます。

(参考:属性のプロパティ操作のプロパティ属性・操作と付属要素)

このボタンを押すと、プロパティサブウィンドウにフォーカスを移動します。プロパティサブウィンドウが開かれていない場合には、自動的に開きます。

ヘルプを表示します。
