外部データの詳細

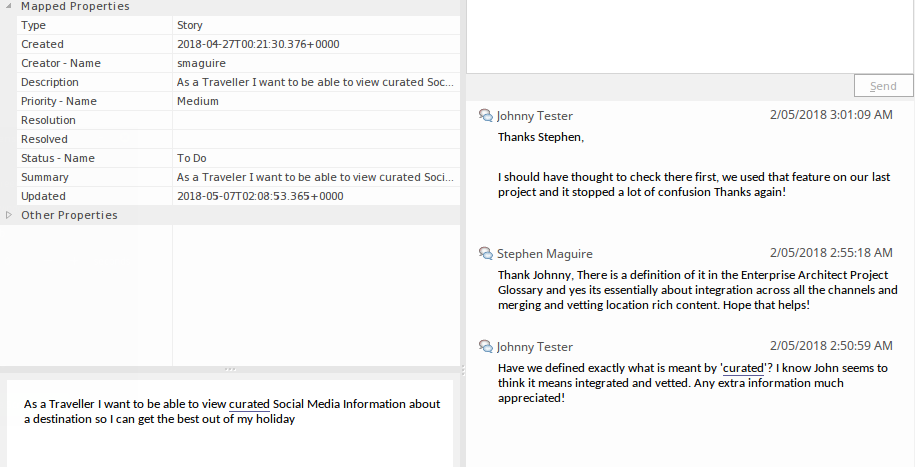

外部データのビューで外部ツールの項目を選択すると、その項目の詳細が取得され、要素ブラウザサブウィンドウの外部タブ、および選択項目に応じて、プロパティ・ノート・レビューとディスカッションサブウィンドウの外部のタブに表示され ます。





要素ブラウザ サブウィンドウ

要素ブラウザサブウィンドウの外部タブは、外部ツールの項目を表示している場合のみ表示されます。基本的な表示内容は、要素ブラウザサブウィンドウの詳細タブと同じです。外部ツールの項目に関して、接続・属性や操作・要求・タグ付き値・保守項目やファイルなどが表示されます。ただし、外部タブでは存在する項目のみが表示され、項目がない場合には表示されません。









プロパティ

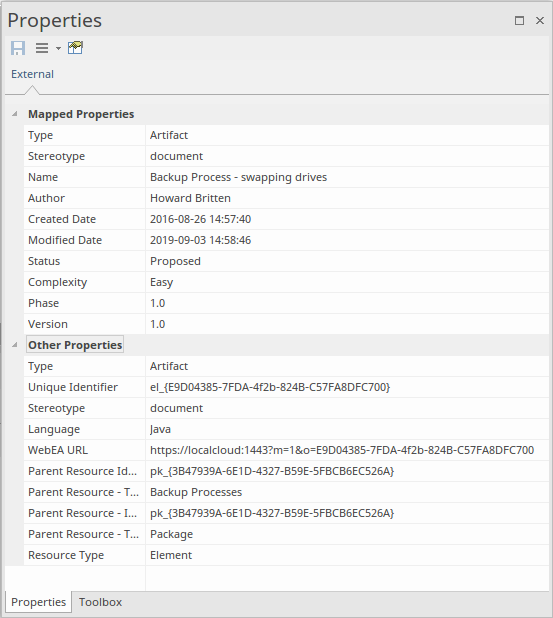

一覧で項目を選択すると、その項目に関するプロパティがプロパティサブウィンドウに表示されます。ウィンドウには、外部ツールの連携プラグイン側で定義された内容が表示されます。

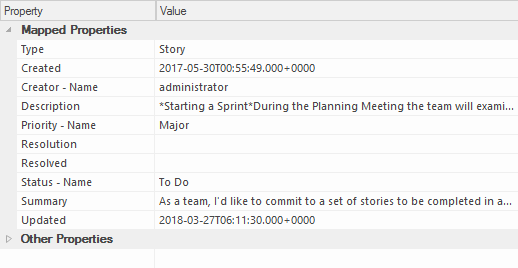

リンクするローカル要素を作成する際に利用されるプロパティは、グループ 'Mapped Properties' に表示されます。それ以外のすべてのプロパティは、グループ 'Other Properties' に表示されます。プロパティのマッピングは、設定ファイルで変更できます。





ノート

外部ツールのデータのノートあるいは説明がプロパティの下に表示されます。対応していない外部ツールもあります。

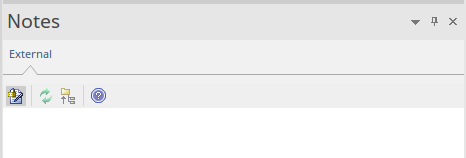

ノートサブウィンドウのツールバーには以下のボタンが含まれます。

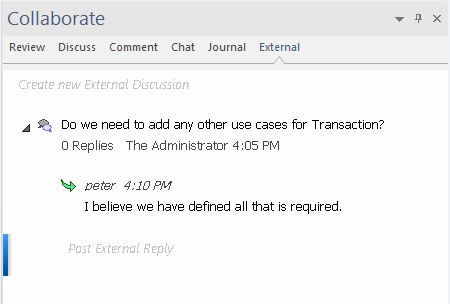

ディスカッション

外部ツールのデータに関するディスカッションあるいはコメントが、右側に表示されます。





右側の入力欄に内容を入力し、Sendボタンを押すことで、投稿を追加できます。その際のユーザー名は、外部ツールのログイン時のログインIDに紐付くユーザー名になります。特定のユーザー名がない場合には、Enterprise Architectにおけるユーザー名が適用されます。



ディスカッションについては、右上に表示されるボタンをクリックすることで、表示の有無を切り替えられます。





注意:

  • ディスカッションで投稿するためには、Proクラウドサーバ側でディスカッションを可能にする設定にする必要があります。
  • ディスカッションやコメントを利用できるかどうかは外部ツールに依存します。
