カンバンの設定 - フィルタ

フィルタページには、カンバンに表示される要素の追加の条件を指定できます。





既存の検索ルールを読み込んで活用することもできますし、新規に条件を追加できます。



条件を指定する場合には、対象のパッケージを少なくとも1つ、「設定」ページで指定しなければなりません。





利用手順:

リボン

  • 設計支援 > タスク管理 > カンバン > (作成する種類のカンバンを選択)
  • モデル > ダイアグラム > 操作 > カンバン  (対象のダイアグラムを開いて実行)

その他

  • カンバンのレーンをダブルクリック > フィルタ
  • ダイアグラムの背景で右クリック | カンバン > 追加設定

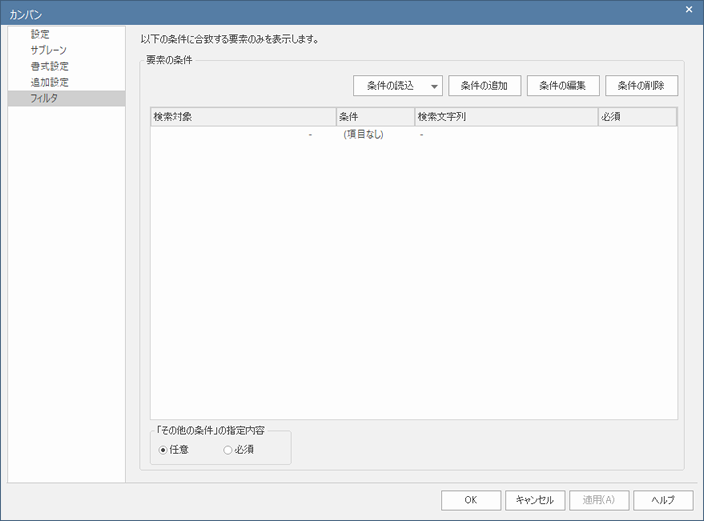

フィルタに関する項目

既存の検索ルールを利用して条件を指定することもできますし、このタブ内で独自の条件を指定できます。

検索条件やフィルタを指定する場合には、「設定」タブにおいて少なくとも1つはパッケージを指定する必要があります。



項目

説明

条件の読込

検索の条件を、既存の検索ルールやファイルから読み込むことができます。

(参照:要素の条件)

条件の追加

このボタンを押すことで、独自の条件を追加できます。



  • 以下の種類の要素はカンバンには配置できません。
    制約・ノート・ポート・提供インターフェース・要求インターフェース・サブジェクト・ハイパーリンク・状態不変式・テキスト・GUI要素・パッケージ・ダイアグラムフレーム・割り込みアクティビティ領域・拡張領域

条件の編集

選択した条件を編集します。

条件の削除

選択した条件を削除します。

任意・必須

フィルタの条件をOR条件にする場合には「任意」を、AND条件にする場合には「必須」を選択して下さい。



注意:

以下の要素は、フィルタの対象外です。

    -  アクションピン

    -  サブジェクト(境界)

    -  チャート

    -  制約

    -  凡例

    -  拡張領域

    -  画面設計の要素

    -  ハイパーリンク

    -  割り込み可能アクティビティ領域

    -  一覧要素

    -  ノート

    -  パッケージ

    -  ポート

    -  提供インターフェース

    -  要求インターフェース

    -  画面

    -  シーケンス図のライフライン

    -  開始状態などの疑似状態要素

    -  テキスト

    -  チャート

    -  ダイアグラム要素
