ノートリンク

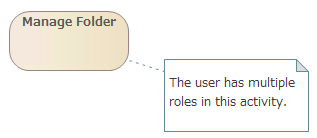

ノートリンクはノートと要素を接続するために利用します。ノートに接続したノートリンクは、位置や形を自由に変えられます。

ノートとノートリンクは、UMLのどのダイアグラムでも利用できます。ツールボックスの 共通接続グループから利用できます。



ノートリンクを作成する場合には、クイックリンク機能を利用して、ノート要素から対象の要素や接続までドラッグするのが簡単です。





ツールボックスのアイコン





主に利用されるダイアグラム
