このページでは、状態マシン内の状態に制約を設定し、状態の変化を記録する方法を説明します。





例:

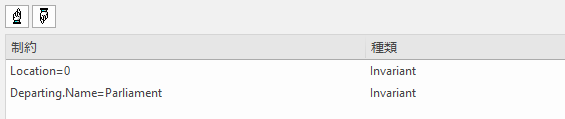

下の状態の プロパティダイアログは、状態Parliamentの例です。制約タブの内容は、どのようにクラスCTrainと関連付けているかを示しています。状態には、1つでも複数でも制約を追加できます。下の例では、状態Parliamentには2つの制約が定義されています。





CTrainクラスには、Locationというメンバーがあり、型はintです。また、Departing.Nameというメンバーがあり、型はCStringです。

制約として指定する場合、設定・比較可能な型は、基本型・列挙値・文字列のいずれかです。



上記の制約の意味は次の通りです。:

• CTrainクラスのインスタンスが存在すること
• そのインスタンスのメンバー変数Locationの値が0であること
• メンバー変数Departing.Nameの値が Parliament であること
• この3つの条件をすべて満たすとき、この状態は trueである





制約に関するオペレータ

状態の制約を定義する場合に利用できるオペレータは、2種類があります。:

• 論理オペレータAND および OR は制約を結合する場合に利用できます。
• 等価判定のオペレータ {= および !=} は制約の状態を定義する場合に利用できます。



状態に定義されたすべての定義は、何も指定されていない場合にはANDがあるとみなします。

先ほどの例で、ORを利用する場合にはつぎのような定義になります。:



Location=0 OR

Location=1 AND

Departing.Name!=Central



下の例は、別の条件の定義例です。:



Departing.Name!=Central AND

Location!=1
