メッセージの並び替え

コミュニケーション図を作成しているときには、しばしば作成したメッセージのシーケンス番号を並び替える必要がでてきます。この並べ替えの作業を行うためには、2つの画面を利用する必要があります。

プロパティサブウィンドウとメッセージの並び替えダイアログです。





メッセージグループの管理

例えば、現在 1.1, 1.2, 1.3, 1.4 というメッセージがあり、これの3番目のメッセージから新しいグループにしたい場合、つまり 1.1, 1.2, 2.1, 2.2 というようにしたい場合には、3番目のメッセージを「新規グループ」メッセージとして設定する必要があります。



メッセージグループの設定を変更する手順は次の通りです。

#

操作方法

1

対象のメッセージを選択します。

プロパティサブウィンドウが開いていない場合には、メッセージをダブルクリックしてメッセージのプロパティサブウィンドウを表示させます。

2

このメッセージをグループの最初にするために、「新規グループ」にチェックを入れてください。

3

OKボタンを押して変更を保存します。





メッセージの並び替え

複雑な内容のコミュニケーション図の場合には、 1, 1.2, 1.2.1, 1.2.1.1 のような形式でメッセージの番号を指定したい場合があります。このような場合には別の方法を利用します。



メッセージを並び替えるためには、次の手順で行います。

#

操作方法

1

以下のいずれかの操作を行います。:

  • 「モデル」リボン内の「ダイアグラム」パネルにある「操作」ボタンから、「メッセージの並び替え を選択する
  • ダイアグラムの背景で右クリックし、「メッセージの並び替え」 を選択する

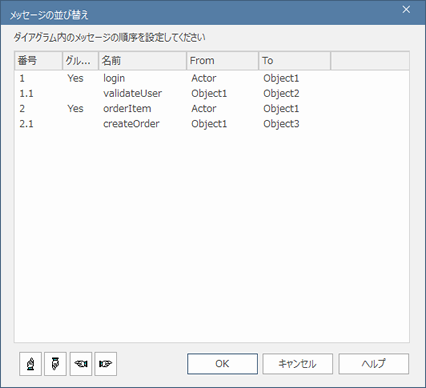

メッセージの並び替えダイアログが表示されます。



2

一覧にダイアグラム内に定義されているメッセージが表示されます:

  • 希望する順序に上下の手のボタンを押して入れ替えます。
  • 左右のボタンを押すと、番号の段数を変更できます。つまり、1.1を1.1.1のように変更できます。

3

順序・内容が希望するものになるまで、2番の操作を繰り返します。

4

OKボタンを押して変更を反映します。



注意:

メッセージの番号に1a, 1bのように文字を含む形式を指定できません。
