メッセージの作成

#

操作方法

1

対象の図を開きます。

2

必要なオブジェクトを追加します。

3

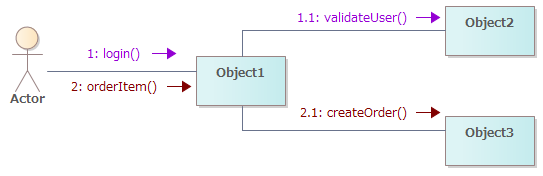

通信するオブジェクト間に関連を作成します。

4

関連を右クリックしてコンテキストメニューを表示させます。

5

「メッセージの追加」 の項目を選択します。

6

メッセージプロパティサブウィンドウあるいはクイック編集ダイアログで必要な情報を入力してください。

プロパティサブウィンドウが開いていない場合には、メッセージをダブルクリックすると、プロパティサブウィンドウが開き、メッセージのプロパティが表示されます。

7

OKボタンを押すとメッセージが追加されます。

8

追加されたメッセージを適切な位置に移動してください。
