JavaScriptの利用

外部実行の状態マシンの機能を利用すると、作成したモデルについてEnterprise Architectでシミュレーションを実行できます。ここでは、JavaScriptを利用したシミュレーション機能について、CDプレーヤーの例と正規表現パーサーの例を利用して説明します。



Enterprise Architectでは、シミュレーションの実行時の状態の扱いとして以下の2つの方法があります。

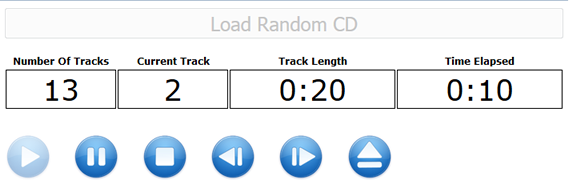

CDプレーヤーの例で説明する状況は、いくつかの状態と多数のGUIボタンがある状況です。実行中の状況は変数の値を参照します。







正規表現パーサーの例で説明する状況は、メンバ変数bMatchの値が実行時に変わることが状態の変化を示します。状態を示すような定数や、現在の状態を示す変数などは存在しません。





これらの2つの例を利用し、JavaScriptを利用したシミュレーションの機能を説明します。
