コンソールでソルバーの利用

ソルバーコンソールは、MATLABやOctaveのソルバーを利用できるだけでなく、JavaScriptで書かれたスクリプトを作成したり管理したりするための、アクセスが簡単で使いやすいエディタです。





利用手順:

リボン

  • シミュレーション > コンソール > ソルバー > MATLAB
  • シミュレーション > コンソール > ソルバー > Octave





ソルバーの初期化

ソルバーを初期化し利用開始するには、以下のコマンドを実行します。



MATLAB:

 var matlab = new Solver('matlab');



Octave:

 var octave = new Solver('octave');



いずれの場合も、利用するソルバーの起動に成功し利用可能な状態になりましたら、詳細情報を表示します。





利用方法

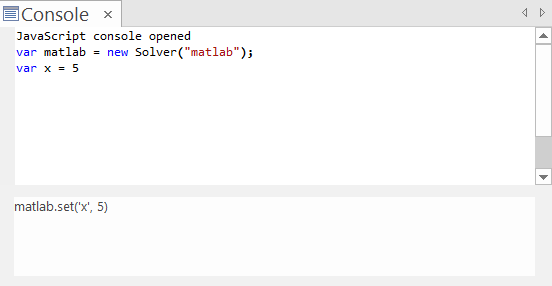

コンソールでは、1行のJavaScript コマンドを受け付け、1行ずつ実行されます。下部のテキスト入力セクションに新しいコマンドを入力し、Enter キーを押してコマンドを実行します。





実行されたコマンドは、コマンドからの出力と同様に、メイン出力パネルに追加されます。



ソルバーはソルバークラスの関数を使ってアクセスできます。以下は一例です。



MATLAB:



Octave:



コマンドの詳細は、MATLABやOctaveのヘルプをご覧ください。



上矢印キーまたは下矢印キーを押すと、以前のコマンドのリストを表示できます。





出力

値や変数を出力するためには、以下のコマンドが利用できます。

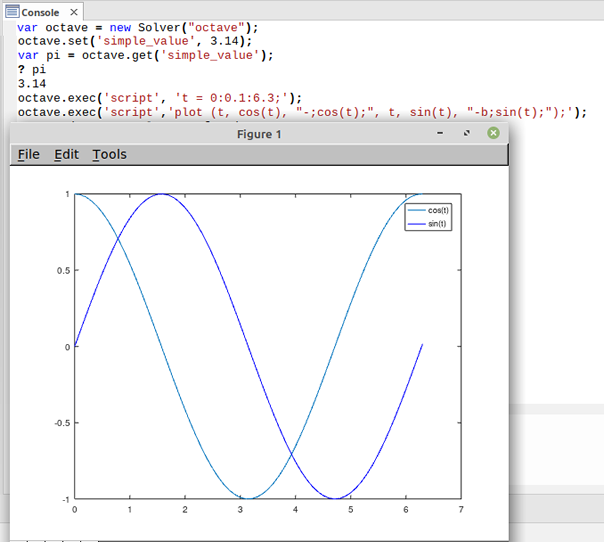

下の画像は、Octaveを利用してシミュレーションを実行した一例です。?コマンドで変数の値を表示しています。





Octaveのグラフは、octave.execコマンドの実行結果として表示されています。





コンソールのコマンド

コンソールのコマンドは、!記号の後にコマンドを指定してください。以下のコマンドが利用できます。





参照:
