ModelicaまたはSimulinkで動作するシミュレーション対象のモデルを生成した後に、それぞれのアプリケーションで生成したモデルを直接参照・利用できます。場合によっては、モデルが正しく生成されないためシミュレーションが実行できない状況で、関係するアプリケーションで生成したモデルを表示することで、問題を発見できるかもしれません。
シミュレーションの解決ボタンを押してモデル生成を実行してシミュレーションを動作させた後は、生成されたコードを表示できます。
生成されたコードの表示
生成されたModelicaやSimulinkのコードをEnterprise Architectのコードエディタで表示する手順は次の通りです。
- ツールバーの
アイコンをクリックする - 「シミュレーションのディレクトリを開く」 を選択する
- OpenModelica ないしは Simulink のコードを生成したEnterprise Architectの作業用ディレクトリが表示される
- ファイルを選択することで、Enterprise Architectのエディタでその内容を表示できる

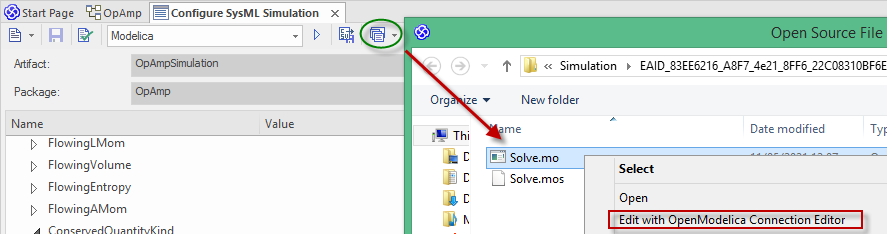

生成されたモデルを開く
生成されたModelicaやSimulinkのコードをそれぞれのツール表示する手順は次の通りです。
- ツールバーの アイコンをクリックする
- 「シミュレーションのディレクトリを開く」 を選択する
- OpenModelica ないしは Simulink のコードを生成したEnterprise Architectの作業用ディレクトリが表示される
- ファイルを右クリックしそれぞれのツールで開く
この場合、Modelicaの.moファイルが表示されます。Simulinkで生成されたファイルの場合、ファイル名はSolve.mです。
ファイルをダブルクリックして、外部アプリケーションを開くこともできます。

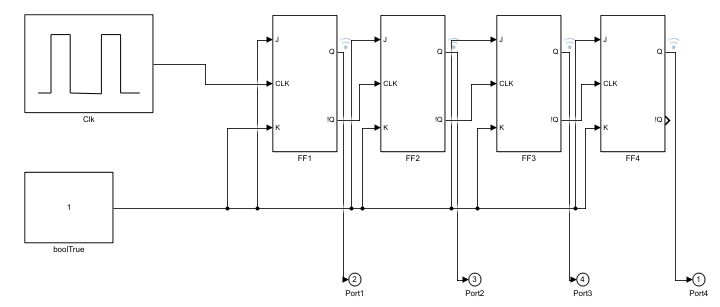

- Simulinkの場合、生成されたモデルを見るには、SysMLSimModelに設定されたブロックの名前を持つ.slxファイルを開く必要があります。次の例は、フリップフロップのサンプルモデルをSimulinkで生成した後に、Simulinkで開いた様子を示しています。

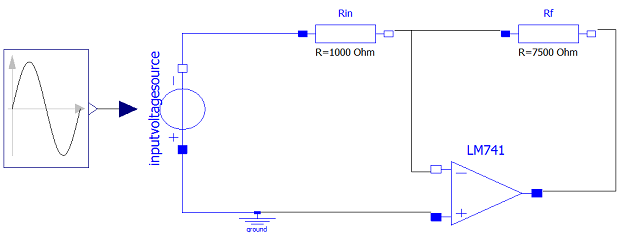

- Modelicaでは、Librariesブラウザで、SysMLSimModelブロックの名前のダイアグラムが表示され、それをダブルクリックして開きます。
