XSD 変換

XSD 変換の目的は、プラットフォーム独立のモデルをUML Profile for XMLの内容に適合するように変換することです。これにより、XMLスキーマを生成できます。クラス要素が<<XSDcomplexType>>要素に変換されます。



追加の情報は、「XSD(XMLスキーマ)の生成」をご覧ください。





変換前のPIM

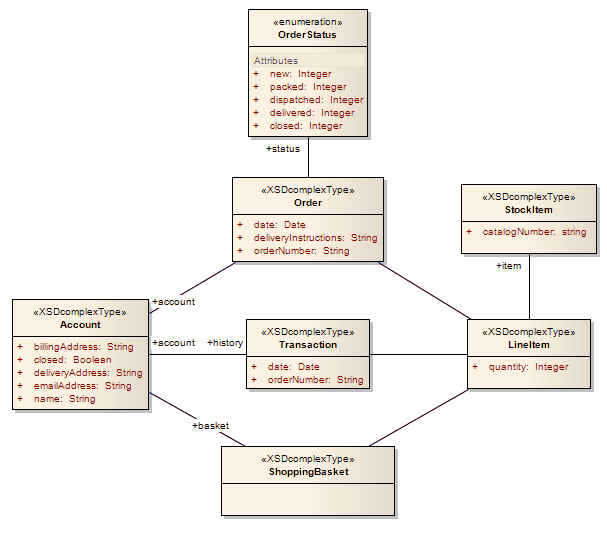

生成されたPSM:



このPSMから生成されたXSDは次のようになります。:



<?xml version="1.0" encoding="ISO-8859-1"?>

<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">

  <xs:element name="Account" type="Account"/>

  <xs:complexType name="Account">

     <xs:sequence>

        <xs:element name="name" type="xs:string"/>

        <xs:element name="billingAddress" type="xs:string"/>

        <xs:element name="emailAddress" type="xs:string"/>

        <xs:element name="closed" type="xs:boolean"/>

        <xs:element name="deliveryAddress" type="xs:string"/>

        <xs:element ref="Order"/>

        <xs:element ref="ShoppingBasket"/>

     </xs:sequence>

  </xs:complexType>

  <xs:element name="LineItem" type="LineItem"/>

  <xs:complexType name="LineItem">

     <xs:sequence>

        <xs:element name="quantity" type="xs:integer"/>

        <xs:element ref="StockItem"/>

     </xs:sequence>

  </xs:complexType>

  <xs:element name="Order" type="Order"/>

  <xs:complexType name="Order">

     <xs:sequence>

        <xs:element name="date" type="xs:date"/>

        <xs:element name="deliveryInstructions" type="xs:string"/>

        <xs:element name="orderNumber" type="xs:string"/>

        <xs:element ref="LineItem"/>

        <xs:element name="status" type="OrderStatus"/>

     </xs:sequence>

  </xs:complexType>

  <xs:simpleType name="OrderStatus">

     <xs:restriction base="xs:string">

        <xs:enumeration value="new"/>

        <xs:enumeration value="packed"/>

        <xs:enumeration value="dispatched"/>

        <xs:enumeration value="delivered"/>

        <xs:enumeration value="closed"/>

     </xs:restriction>

  </xs:simpleType>

  <xs:element name="ShoppingBasket" type="ShoppingBasket"/>

  <xs:complexType name="ShoppingBasket">

     <xs:sequence>

        <xs:element ref="LineItem"/>

     </xs:sequence>

  </xs:complexType>

  <xs:element name="StockItem" type="StockItem"/>

  <xs:complexType name="StockItem">

     <xs:sequence>

        <xs:element name="catalogNumber" type="xs:string"/>

     </xs:sequence>

  </xs:complexType>

  <xs:element name="Transaction" type="Transaction"/>

  <xs:complexType name="Transaction">

     <xs:sequence>

        <xs:element name="date" type="xs:date"/>

        <xs:element name="orderNumber" type="xs:string"/>

        <xs:element ref="Account"/>

        <xs:element ref="LineItem"/>

     </xs:sequence>

  </xs:complexType>

</xs:schema>
