分析ステレオタイプ

Enterprise Architectには分析時に要素に対して利用することができる組み込みのステレオタイプがいくつかあります。これらのステレオタイプの効果は通常のオブジェクトのアイコンと異なったアイコンを表示し、要素の目的を視覚的に明確にできることです。



使われているステレオタイプは次の通りです。



ビジネスモデリングの要素についてもご覧下さい。ビジネスモデリング図やビジネスシーケンス図で利用されます。

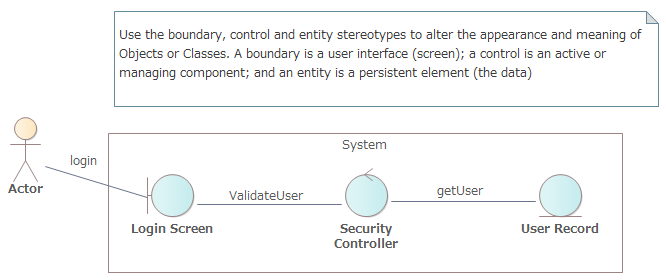

下のダイアグラムでは、主な組み込みのアイコンを表示しています。





注意:

クラスに対して、バウンダリ・コントロール・エンティティのステレオタイプを設定し、それぞれ独自の外見で表示するようにするためには、ユーザーのオプションダイアログの要素グループにある「クラスの分析ステレオタイプの利用」にチェックを入れてください。
