実行時の状態の設定

#

操作方法

1

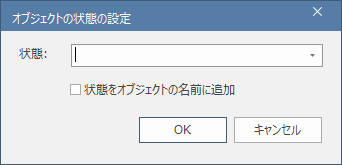

対象のオブジェクトを右クリックし、「追加設定 | オブジェクトの状態の設定」 を選択します。オブジェクトの状態の設定ダイアログが表示されます。

2

「状態」の欄に値を入力するか、ドロップダウンリストから値を選択します。

「状態」としてドロップダウンリストに表示されるのは以下の内容です。

• オブジェクトの分類子の要素が所有する(子要素として持つ)状態
• オブジェクトの分類子の要素の上位クラスが所有する(子要素として持つ)状態
• オブジェクトの分類子の要素が所有する(子要素として持つ)状態マシン要素内の状態
• オブジェクトの分類子の要素の上位クラスが所有する(子要素として持つ)状態マシン要素内の状態

3

状態の入力欄の下にある「状態をオブジェクトの名前に追加」の値を設定します。初期状態では、チェックは入っていません。

「状態をオブジェクトの名前に追加」にチェックを入れると、名前に結合されて状態が表示されます。

チェックを入れない場合には、オブジェクト名の下に表示されます(バウンダリ要素などのアイコンを持つ要素の場合には、このチェックを入れないと表示されません)。

4

OKボタンを押すと内容が表示されます。設定した状態が表示されます。
