DMNでのモデリング

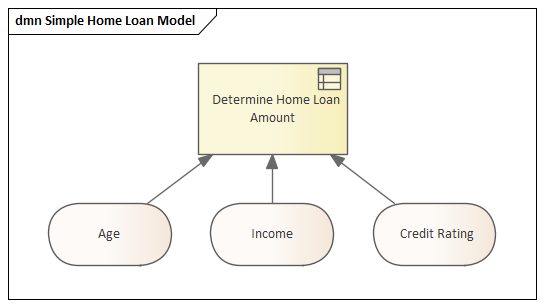

このトピックでは、デシジョンモデルを作成するために必要な要素を紹介します。以前のトピックで説明したように、デシジョンモデルには、意思決定要求図とデシジョンテーブルという2つの基本的な部分で構成されます。意識決定要求図の作成は簡単ですが、組織が意思決定を行う方法と、その意思決定への入力を明らかにすることは容易ではありません。通常、ダイアグラムには、あるデシジョンテーブルでの結果が別のデシジョンテーブルへの入力となるような、連鎖した意思決定が含まれます。





意思決定のロジックはいくつかの要素を使用して記述されますが、最も一般的に使用されるのはデシジョンテーブル要素です。デシジョンテーブルは、スプレッドシートのように行と列で構成されており、いくつかの出力を生成するために可能なすべての入力の組み合わせを網羅しています。例えば、申請者が21歳以上65歳以下で年収6万ドル、さらに信用度が高い場合には銀行は30万ドルの住宅ローンを貸し出す、というような内容を表形式で表現します。

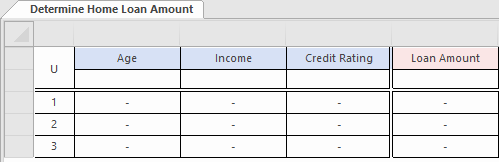

デシジョンテーブルに3つの入力と1つの出力を追加し、この内容でルールを定義していきます。
