DMN には デシジョンテーブル, 表記述, 呼び出し, 文字列表現 などのさまざまな定義があります。パラメータや表現の構成はテキストで定義されています。



定義を効率よく、間違いのないように行うために、Enterprise Architectでは次の2つの機能を提供しています。

• オートコンプリート: テキスト入力の際に、その入力を正確にするために支援します。
• 評価: 入力された内容が適切稼働かを検証します。



このページでは、入力された内容の評価について説明します。





利用手順:





変数名の評価

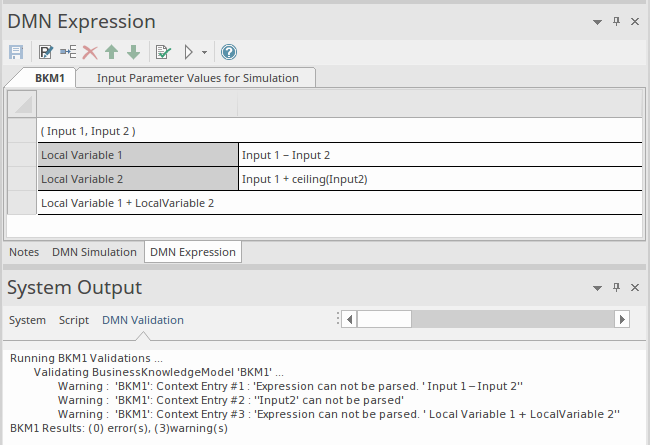

この例では、ビジネス知識モデル BKM1 に2つのパラメータ: "Input 1", "Input 2" と2つのローカル変数: "Local Variable 1", "Local Variable 2"が定義されています。

• エントリ #1 のエラーは、オペレータの文字として "-"　を利用すべきところを異なる文字 "–" を利用しています。
• エントリ #2 のエラーは、"Input" と 2 の間に空白がありません。
• エントリ #3 fのエラーは、"Local" と "Variable"の間に空白がありません。



これらの内容は、視覚的に見つけることは困難です。評価機能を利用することで、発見を支援します。





依存関係の評価

デシジョンが別のデシジョン・入力データ・ビジネス知識モデルと依存関係がある場合もあります。このような関係は、情報要求 (informationRequirement) や知識要求 (KnowldegeRequirement) の接続で結ばれます。



関係や図の内容が複雑になった場合には、接続の種類を間違えたり、接続先の要素を間違えたりする場合があるかもしれません。

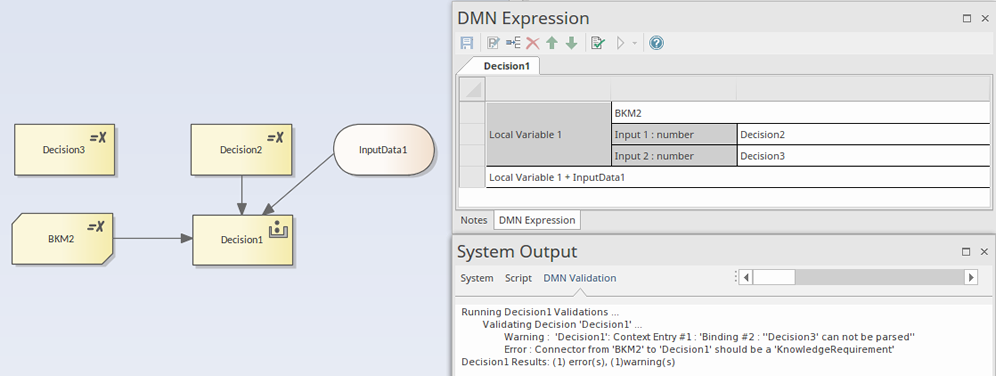

この例では、評価機能を実行すると、以下の問題を発見します。

• "Decision3" は "Decision1" と結びついていて、パラメータ名は BKM2 です。しかし、この内容は定義されていません。情報要求の接続が不足しています。
• "Decision1" で定義されている呼び出しは不適切です。 BKM2 から Decision1 への接続の種類に誤りがあります。

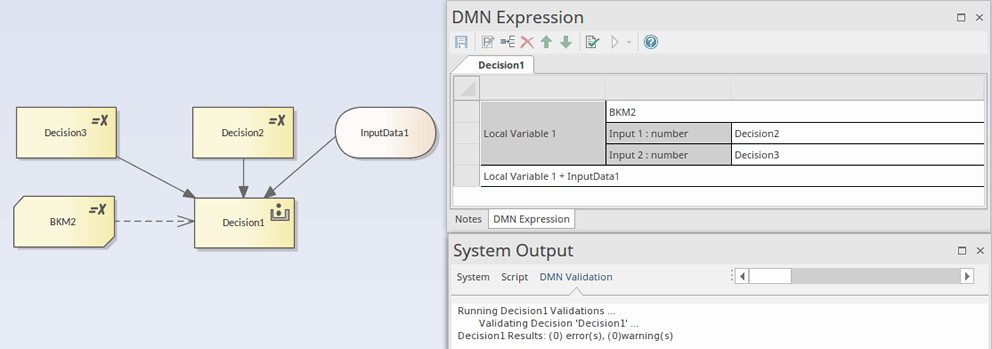

修正後に再度実行した結果は次の通りです。エラーが解消しました。
