DMNサーバのコード生成とテスト

デシジョンモデルを作成し、シミュレーションを実行して内容についての確認ができたら、その処理をJava/JavaScript/C++/C#のソースコードとしてソースコード生成し活用できます。その際のコード生成されたDMNモジュール(部分ソースコード)は、BPSim実行エンジンや外部実行のステートマシンと連携させることもできます。もちろん、そのソースコードを組み込んで独自のアプリケーションに活用できます。

また、DMNとBPMNの統合のためのテストモジュールも利用できます。これは、BPMN2.0のデータオブジェクト要素を利用します。これにより、DMNとして作成した内容が適切かどうかを違う観点から確認できます。

もし、エラーや例外が発生したら、動作解析機能でDMNモジュールやテストモジュールをデバッグし、原因を探ることができます。

このテストの工程が完了したら、そのBPMN2.0のデータオブジェクトで定義された内容については、DMNモジュールが正しく動作することが保証されます。

そして、そのデータオブジェクトを読み込むようにBPSimを設定し、DMNモジュールをBPSimのプロパティと結びつけることで、シーケンスの条件分岐やゲートウェイからの出力に活用できます。

利用手順:

リボン	シミュレーション > デシジョン分析 > DMN > DMNシミュレーションウィンドウ Generate Moduleタブ

DMN モジュール: コードの生成

DMNシミュレーションウィンドウで、モジュールとして生成する対象のDMN構造を選択してください。ツールバーから選択できます。

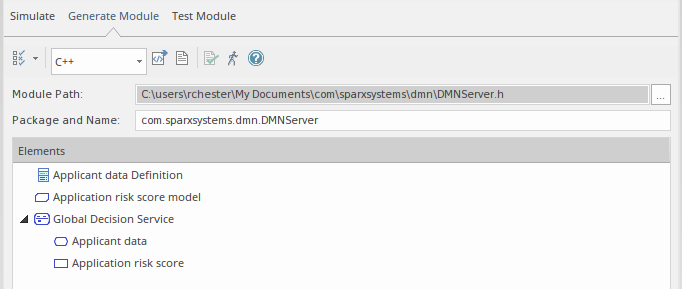

Generate Moduleタブを選択し、サーバとして生成したい項目をCtrl+クリックで選択してください。

ツールバーにある生成する言語の選択のドロップダウンリストから、対象の言語を指定してください。そして、 'Module Path' の欄では[選択]ボタンを押し、生成先となるパスを指定してください。Javaで生成する場合、パッケージの構造と一致している場所に出力してください。

設定が完了したら生成ボタン () を押します。

生成が完了したら、ボタンを押して'Test Module' タブを開きます。

DMN サーバ: テストモジュール

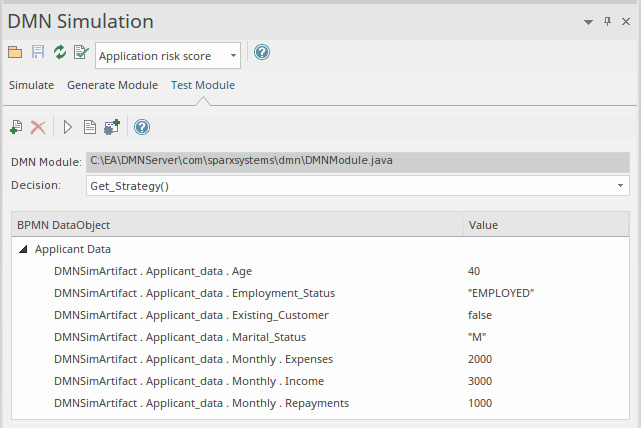

ボタンを押して 'Test Module' タブを選択すると、'DMN Module'の欄には自動的に生成されたDMNサーバのパスが表示されます。必要に応じて、 'Decision'の欄のドロップダウンリストから対象のデシジョン要素を選択します。

ツールバーにあるBPMN データオブジェクトの追加ボタン () を押し、対象の BPMN2.0 データオブジェクトを選択します。Ctrl+クリックで複数選択できます。

システム出力サブウィンドウが開き、以下のようなメッセージが表示されます。このメッセージは、実際にDMNサーバでアプリケーションが動作し、その結果を表示しています。

Running Test Client for DMN Server...

dmnServer.Application_risk_score: 133.0

Result : 133.0

The Running completed successfully.

エラーが発生した場合には、ツールバーのボタン（）から動作解析の設定を生成し、デバッグ機能を実行できます。

重要:

BPSim実行エンジンと連携させる前に、このテストを実行することをお勧めします。

コード生成とBPMNへの接続

Java、JavaScript、C++、C＃でDMNサーバーを生成する
DMNサーバーでJavaバージョンの実行/デバッグをテストする
DMNサーバーをEnterprise Architect BPSim実行エンジンに接続する

一般的なエラーと解決策

変数タイプ：DMNモデルはFEEL言語（JavaScriptでシミュレート）を使用しているため、変数の入力は必須ではありません。ただし、コンパイル言語のコードを生成する場合は、変数を入力する必要があります。コンテキストメニューオプションとタグ値で変数のタイプを設定できます。
DMN表現ではスペースを使用できるため、複合的な入力データを明確に表現するには、「.」の前後にスペースが必要です。たとえば、「Applicant data . Age」は有効ですが、「Applicant data.Age」は無効です。オートコンプリートを使用している場合は、この問題は発生しません。
「評価」を実行することで、モデリングのほとんどの問題を見つけることができます。シミュレーションとコード生成の前に評価を実行してください。

注意:

Javaでコンパイルするには、ターゲットディレクトリへの完全な読み取り/書き込みアクセス権が必要です。モジュールパスが「C:」または「C:\Progam Files(x86)」に設定されている場合、コンパイルは失敗します。

参照:

DMNとBPSimの連携シミュレーション
