状態遷移表の例 : 状態とトリガ

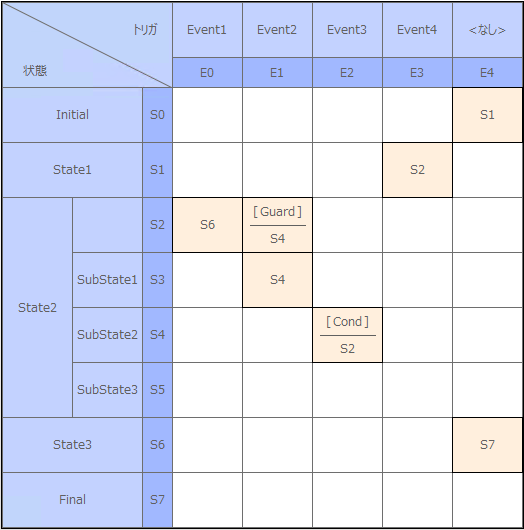

状態 - トリガ:

それぞれの列が「トリガ」となり、それぞれの行が「状態」になります。なお、この位置関係は逆にできます。



列と行が交差するセルに内容が存在する場合、該当する状態で該当するトリガが発生する場合に遷移が発生することを示しています。セルには、遷移先の状態とガード条件が表示されます。
