ビジネスルールモデルの作成

ビジネスルールモデルは、ビジネスプロセスに適用するルールやルールが影響するビジネスタスクやオブジェクト・ルール適用時の処理の内容などを把握するために利用します。このビジネスルールモデルを新規に作成する場合には、モデルテンプレートを利用すると効率的です。





利用手順:

以下のいずれかの方法でモデルテンプレートの追加ダイアログを開きます。

コンテキストメニュー

モデルブラウザで対象のパッケージを右クリック | モデルテンプレートの追加

キーボード

Ctrl + Shift + M

その他

モデルブラウザのツールバーのボタン領域をクリック | モデルテンプレートの追加





モデルテンプレートを読み込む

#

操作方法

1

独自に作成した、ビジネスルールモデルを含むパースペクティブに切り替えます。

2

一覧で、「Starter Business Rule Model」を選択します。

3

「テンプレートの読込」ボタンを押します。

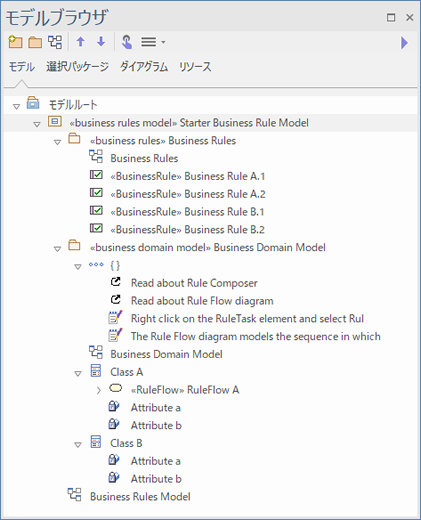

モデルブラウザ内に、以下のような形でモデルテンプレートの内容が自動的に構築されます。







モデルテンプレートの内容

モデルテンプレートとして読み込まれる内容には、いくつかの説明とサンプル要素が含まれます。

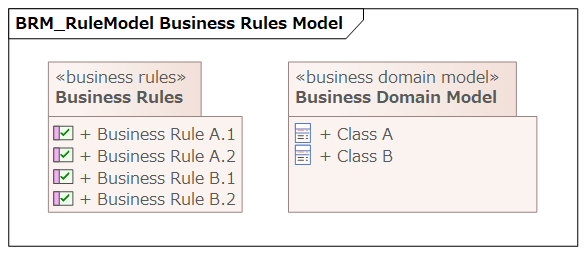

サンプルダイアグラム

Business Rule Modelのダイアグラムが読み込んだ位置の最上位に含まれ、サンプルモデルに含まれる内容が配置されています。





注意:

  • ビジネスルールのモデリング機能はユニファイド版以上のエディションで利用できます。
  • サンプルプロジェクトファイル内には、ビジネスルールモデリングで作成した具体的なモデルが例として含まれています。
