パッケージと要素で用語を定義

用語集の用語を定義する場合に、タブ(ビュー)やダイアログの用語集を利用して定義する方法だけでなく、モデル要素として用語を定義できます。この方法の場合には、用語の種類の定義と、用語が所属する種類の指定はパッケージを利用します。この方法を利用すると、用語の構成やそれぞれの用語の内容はモデルブラウザやダイアグラム内で可視化されます。用語について別名や状態などの既存の要素のプロパティを活用することもできますし、用語間の関係や他の要素との関係を定義できます。用語についてのステークホルダーなどとの議論は、ディスカッションの機能を使うこともできるようになります。セキュリティ(アクセス権)機能を利用して、用語の編集を制御できます。

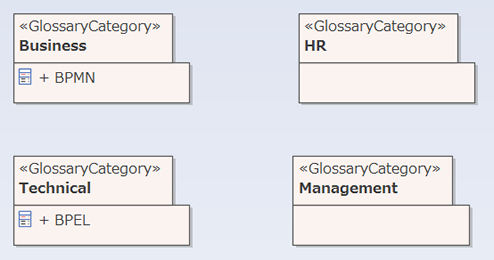

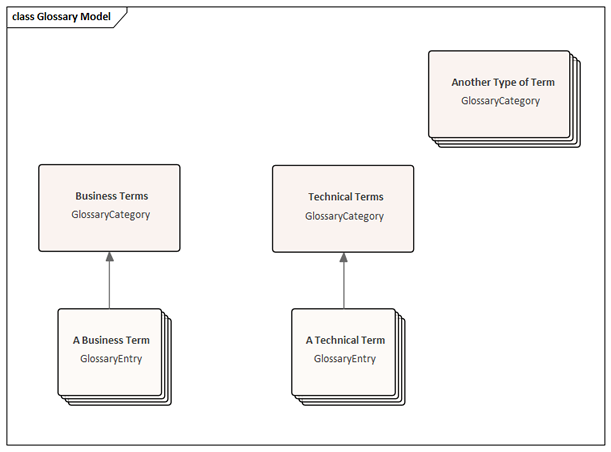

次の図は用語集の構成の一例です。種類をパッケージとして定義し、パッケージ内に用語を示す要素を含めます。具体的には、Glossary Categoryパッケージ内にGlossary Entry要素を配置します。





用語集のパッケージは、モデル内のどの位置に作成できます。セキュリティ機能(アクセス権機能)と組み合わせることで、用語の編集を特定のグループ・ユーザーに限定できます。

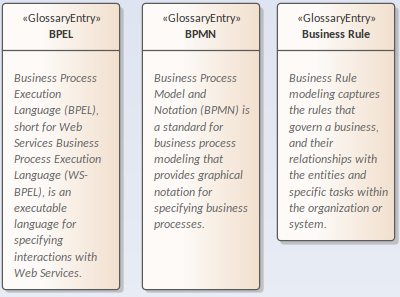

パッケージ内に用語となる要素を作成した後は、パッケージの内容を再読込することで用語として有効になります。用語として定義された文字列はノート内で下線が表示され、マウスカーソルをその用語の上に載せると、用語の分類と説明が表示されます。ポップアップメニューを表示しない設定にしている場合には、ステータスバーに表示されます。



この方法を利用するメリットは以下の通りです。





また、Enterprise Architectの複数用語の機能を利用できます。





用語集の作成

用語集をモデルとして定義する場合には、まずパッケージの追加が必要です。モデルルートの直下に追加することもできますし、他のパッケージの下に追加できます。モデル全体の構成に合わせてパッケージの位置を決めてください。



用語集を示すパッケージを作成する簡単な方法は、モデルテンプレートを利用する方法です。



  1. モデルブラウザ内で、パッケージを作成する位置を選択してください。
  2. モデルブラウザのツールバーの ボタンを押し、モデルテンプレートの追加ダイアログを開きます。
  3. パースペクティブとして「出力 | 用語集」を選択し、表示される 'Structure Model Glossary Template' テンプレートを選択します。
  4. 「テンプレートの読込」ボタンを押してテンプレートを取り込みます。モデルブラウザで選択している位置に読み込まれます。下の画像のような構成です。





  1. モデルブラウザで <<GlossaryCategory>>パッケージを選択し、プロパティサブウィンドウで名前を変更します。希望する分類名に設定します。また、パッケージに含まれるダイアグラム名も変更しておくと、識別しやすくなります。
  2. モデルブラウザで <<GlossaryEntry>> 要素を選択し、プロパティサブウィンドウで名前を変更します。用語の名前を設定します。
  3. ノートサブウィンドウで用語の説明を入力します。





ここまでの手順で、1つの分類と1つの用語が定義できました。



用語として認識させるために、モデルブラウザ内のパッケージや要素を右クリックし「用語集に反映」を選択して下さい。その後、ノート内の該当の文字列に下線が引かれますので、マウスカーソルをその上に移動することで、用語の分類と説明を確認できます。



用語をCtrl+クリックすると、用語集の一覧ビューが開き、その項目が選択状態になります。



用語集の用語に複数言語機能を利用している場合には、すべての言語での説明が表示されます。用語集の一覧ビューでは、別項目として表示されます。





分類や用語をさらに追加する

上記までの手順で追加した内容について、さらに分類と用語を追加します。

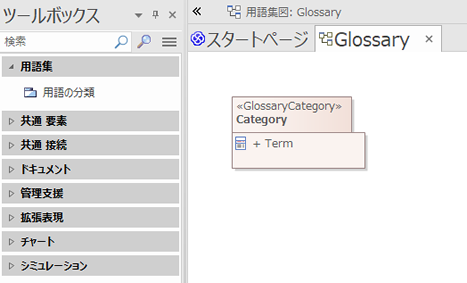

先ほどのテンプレートの「Glossary」図を開くと、ツールボックスには「用語の分類」パッケージが表示されます。





  1. 作成したい分類ごとに、ツールボックスのパッケージをダイアグラム内にドロップします。分類名をパッケージ名として指定してください。
  2. ダイアグラムを保存します。







パッケージを作成したら、次にその分類に所属する用語を指定します。用語は要素として追加します。ここでは、その方法の一例を紹介します。



  1. ダイアグラム内に作成したパッケージをダブルクリックし、用語の定義のためのダイアグラムを開きます。ツールボックスの内容も変わります。
  2. 追加したい用語について、ツールボックスから 「用語」 要素をドラッグし、ダイアグラム内にドロップします。
  3. プロパティサブウィンドウなどで要素の名前を、用語の名前として指定してください。また、用語の説明をノートとして入力してください。





  1. 追加が完了したらダイアグラムを保存し、モデルブラウザ内の右クリックメニューで「用語集に反映」を実行してください。





ドメイン固有の用語集を定義する

要求に合わせて、1つの全体的な用語集パッケージを作成することもできますし、内容に応じた個別の用語集パッケージを作成できます。こうしたパッケージを作成する状況の例として、自動翻訳機能を利用して用語集に適用する場合が挙げられます。その他に、個々のモデリング言語や開発ドメインに固有の用語集を作ることも考えられます。

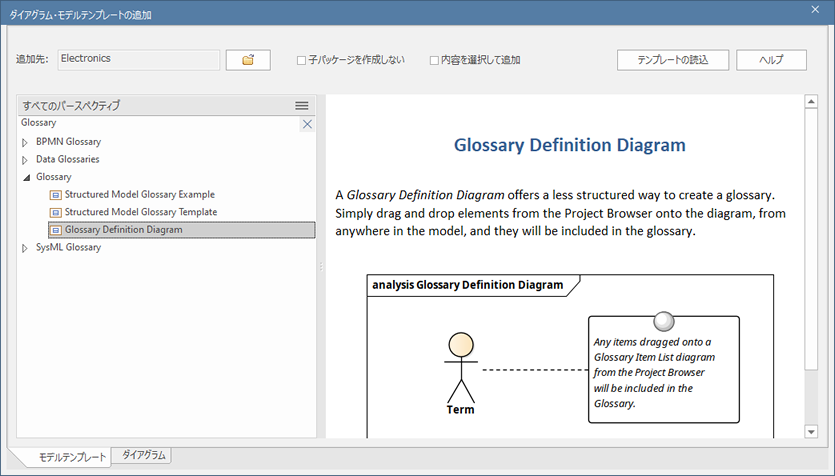

このような、ドメイン固有の用語集は、空の状態から構築していくこともできます。あるいは、Enterprise Architectが提供するモデルテンプレートを利用する方法もあります。モデルテンプレートの追加で、「Glossary」グループにあるテンプレートを利用します。





この例では、BPMN用語・SysML用語・BABOK用語・TOGAF用語の用語集のモデルテンプレートが利用できます。これらのモデルテンプレートから用語集パッケージを作成し、必要に応じて用語の定義を追加または編集できます。あるいは、一覧にあるモデルテンプレートのいずれかを使用し、内容を編集して希望の内容にできます。





汎用的・一時的な用語集を作成する

特定の分野・範囲の用語集を定義するのではなく、対象を問わず一連の用語をすばやく定義したい場合もあります。たとえば、SysMLの用語集は充実しているが、より一般的なMBSE用語やそれぞれの企業の専門用語を定義することにした場合などです。



このような場合、モデルテンプレートを使用して空のダイアグラムを作成し、そこに用語要素を作成するか、モデルブラウザから他の種類の既存の要素をドラッグして配置します。この場合に考慮すべき点は以下の通りです。





ダイアグラムに要素を配置したら、用語集パッケージまたは用語の種類要素を右クリックし、再読み込みを実行します。要素名とノートが用語集に追加され、テキスト内の用語の上にマウスカーソルを移動すると、定義の前にダイアグラム名が表示され、その定義がどこに保持されているかがわかります。



注意:

  • コーポレート版以上のエディションで利用できるセキュリティ(アクセス権)機能が有効になっている場合には、このパッケージや要素の作成には用語集の管理のアクセス権が必要です。
  • パッケージとして作成した用語の分類は、用語集ダイアログで用語を追加する場合の分類としては利用できません。用語集ダイアログで、同名の分類を追加することは可能です。
  • 用語集の一覧ビューでは、用語が用語集ダイアログで追加されたのか、それともモデル要素として定義されているのかが「モデル要素」の列で表示されます。「モデル要素」の列が「True」の場合には、右クリックメニューの内容も変わります。
