GMLのツールボックス

<< 目次を表示 >>

ページ位置:  その他の記法のモデリング > 地理情報のモデリング > GMLのモデリング > UML Profile for GML >

GMLのツールボックス

GMLのモデリングを行う場合には、GMLのモデリングのためのダイアグラムを利用します。このダイアグラムを開くと、GMLの要素や接続が含まれるツールボックスが有効になります。





利用手順:

以下の方法でツールボックスを表示してください。選択できない場合には、パースペクティブを切り替える必要があります。

リボン

モデル > ダイアグラム > ツールボックス

キーボード

Ctrl + Shift + 3

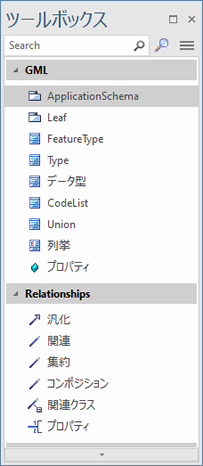

GMLのツールボックス





注意:

  • GMLの関連クラスはGML 3.3に固有の要素です。そのため、GML 3.2.1でアプリケーションスキーマを生成する場合には、関連クラスは関連とクラスが別々に生成されます。
  • <<Application Schema>>および<<Leaf>>のステレオタイプが付加されたパッケージには、いくつかのタグ付き値があります。この値は以下のいずれかの方法で編集できます。





参照:
