DOORSから要求の読み込み

Enterprise ArchitectのプロジェクトとDOORSのモジュールをリンクした後は、DOORSの項目を読み込み、プロジェクト内の要素を生成あるいは同期できます。



読み込む際には、読み込みプロファイル(import profile)と呼ばれる、読み込みのための属性割り当てのルールを定義する必要があります。読み込みプロファイルは保存されますので、一度定義すれば繰り返し利用できます。





利用手順:

リボン

対象のパッケージをモデルブラウザ内で選択した状態で

リボンから アドイン・拡張 > アドインメニュー > DOORS > Import from Doors

コンテキストメニュー

対象のパッケージをモデルブラウザ内で右クリックし、ドイン・拡張 > DOORS > Import from Doors

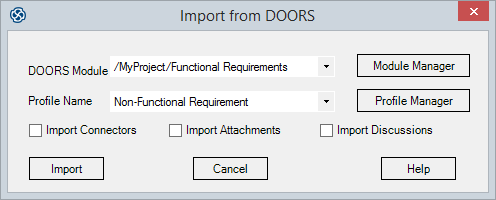

Import from DOORSダイアログ

Import from DOORS' ダイアログでは、読み込みに関するいくつかの設定を行うことができます。







読み込みの設定

項目

利用方法

DOORS Module

出力先となるDOORSのモジュールを指定します。

Module Manager

このボタンを押すと、 'Module Manager' ダイアログが開き、DOORSのモジュールとのリンクを定義・編集できます。

Profile Name

読み込みに利用する、定義済みのプロファイルを選択します。

Profile Manager

このボタンを押すと'Import Profiles Manager' ダイアログが表示され、読み込みのルールを追加・編集・削除できます。

Import Connectors

項目間の関係を読み込むかどうかを指定します。要素間の関連の接続として読み込みます。

Import Attachments

項目のファイル情報を要素の「ファイル」タブに読み込むかどうかを指定します。

Import Discussions

項目のディスカッション情報を要素のディスカッションとして読み込むかどうかを指定します。

Import

設定した内容に従い、DOORSの項目をEnterprise Architectに読み込みます。

Cancel

処理を中止し、ダイアログを閉じます。

Help

このヘルプページを表示します。

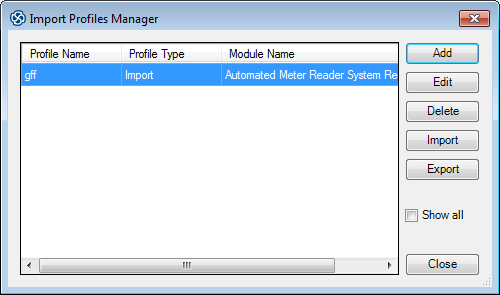

Import Profiles Managerダイアログ

Profile Managerボタンを押すと、'Import Profiles Manager' ダイアログが表示されます。このダイアログから、新しい読み込みプロファイルを定義できます。また、定義した内容をファイルに出力したり、出力したファイルを読み込んだりできます。





読み込みプロファイルの管理

項目

利用方法

Add

このボタンを押すと、 'Mapping Options' ダイアログが表示され、新規に読み込みプロファイルを作成できます。

Edit

対象のプロファイルを選択した状態でこのボタンを押すと、 'Mapping Options' ダイアログが表示され、定義済みのプロファイルの内容を編集できます。

Delete

対象のプロファイルを選択した状態でこのボタンを押すと、定義済みのプロファイルを削除できます。削除を取り消すことはできません。

Import

このボタンを押すと 'Import a Profile - Doors Extension' ダイアログが表示され、定義済みのプロファイルの内容をファイルから読み込むことができます。ファイルの拡張子は.iProfile になります。ファイル名を指定しOKボタンを押してください。

読み込みに成功すると、一覧に読み込んだプロファイルが表示されます。

Export

このボタンを押すと、定義済みのプロファイルの内容をファイルに出力できます。ファイルの拡張子は.iProfile になります。ファイル名を指定しOKボタンを押してください。

Show All

この項目にチェックを入れると、現在対象としているDOORSのモジュール以外と結びつく読み込みプロファイルについても一覧に表示します。

Close

このダイアログを閉じます。

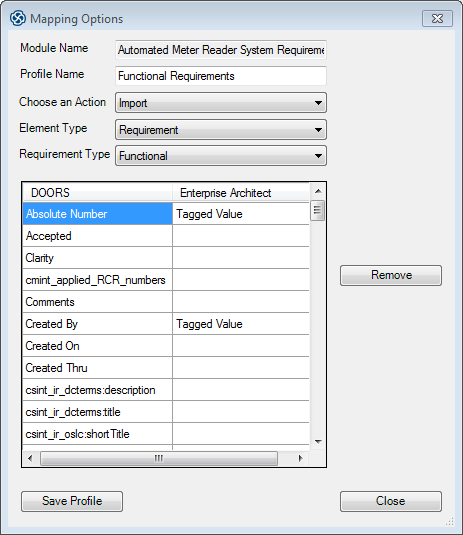

Mapping Optionsダイアログ

'Export Profiles Manager'ダイアログで追加あるいは編集を選択した場合には、'Mapping Options' ダイアログが表示されます。このダイアログでは、Enterprise Architectの要素のプロパティなどと、DOORSの項目が持つ属性との結びつけを設定できます。定義したプロファイルは繰り返し利用できます。







プロファイルの作成・編集

項目

利用方法

Profile Name

プロファイルの表示名を指定します。

Choose an Action

プロファイルの動作対象を指定します。 'Import' は読み込みプロファイルを、'Export'は出力プロファイルとして利用することを示します。

Element Type

Enterprise Architectのどの種類の要素を対象にするかを指定します。

Requirement Type

要素の種類として要求(Requirement)を指定した場合に表示され、どの種類の要求を対象とするかを指定できます。

DOORS

一覧内のこの列は、DOORS側の対象の属性が表示されます。

Enterprise Architect

一覧内のこの列は、Enterprise Architect側の対象の属性が表示されます。

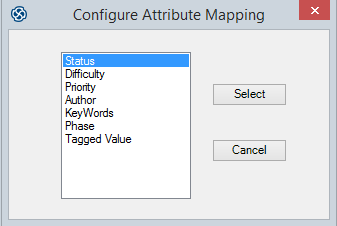

空のセルをダブルクリックすると下のようなダイアログが表示され、結びつける属性を指定できます。



対象の属性を一覧から選択してください。

Remove

定義された結びつきを削除します。削除すると、その値は処理の対象外となります。

Save Profile

設定した内容でプロファイルを保存します。

Close

このダイアログを閉じます。
