クイックリンク機能を利用して要素間に接続を簡単に作成する方法は、次の通りです。





手順:





利用方法

• 対象の要素までのドラッグ中に、Shiftキーを押すことで頂点を簡単に追加できます。繰り返しShiftキーを押すごとに、押したときのマウスカーソルの位置に頂点が追加されます。また、ドラッグ中にBackspaceキーを押すとこの方法で作成した頂点を削除できます。

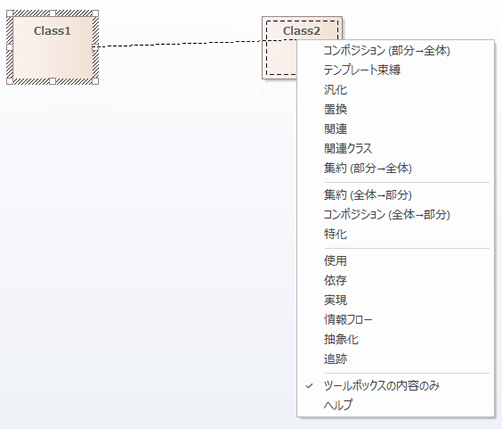

• クイックリンク機能で表示される候補の一覧は、対象となる要素の種類に応じて適切あるいはよく利用されるものが含まれます。クイックリンクの候補に表示されない種類の接続を利用したい場合には、ツールボックス から希望する種類の接続を選択し、要素間に作成してください。
• ドラッグ開始位置から表示される線は、作成される接続の位置を示しています。
• 要素の上にドラッグした場合には、クイックリンクの接続対象となる要素の境界線に点線が表示されます。これにより、どの要素がクイックリンクの接続対象になるかを判別できます。特に、パートやポートなどの付属要素にクイックリンクで接続を追加する場合には便利です。









参照:

• クイックリンク
• 新しい要素をクイックリンクで作成
