新しい要素をクイックリンクで作成

クイックリンク機能を利用して新しい要素を作成する方法は次の通りです:





手順:

#

操作方法

1

現在のダイアグラム内の対象の要素を選択します。



2

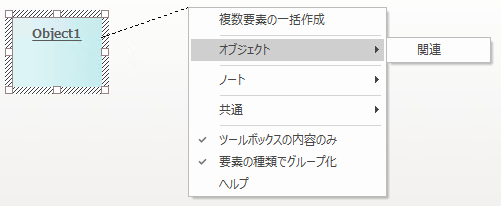

クイックリンクのアイコンが表示されますので、ダイアグラムの何もない、要素を作成する位置までドラッグします。





メニューが表示されますので、希望する要素と接続の種類を選択します。





補足

接続の種類を選択するときに、Shiftキーを押したままにしておくと、新規要素への接続の作成ではなく、モデル内に存在する既存の要素への接続を作成し、同時にその要素をダイアグラム内に配置できます。



表示される選択肢には、対象の要素に対して文法に適合する要素や接続が表示されます。ただし、適合するがほとんど利用しないものは含めていません。

クラスの場合とアクターの場合など、要素が異なる場合には表示される内容が変わります。ツールボックスを利用することで、選択肢に含まれない要素や接続を利用できます。



注意:

ノート要素や制約要素から接続にノートリンクを作成したい場合もクイックリンク機能が利用できます。
