要素に表示されるアイコン・クイックツール

ダイアグラム内の既存の要素を選択した場合に、要素の右側にいくつかの小さなアイコンが表示されます。これらのアイコンをクイックツールと呼びます。







これらのアイコンのうちのいくつかは、クリックするとコンテキストメニューや書式設定等の機能を呼び出すことのできるツールバーが表示されます。このツールバーからは、選択した要素に関する機能を呼び出したり、書式設定を簡単に行ったりできます。



この要素のアイコンは、ユーザーのオプションダイアログの「要素」グループにある「要素のクイックツールを表示」を無効にすることで、表示されなくなります。



なお、もし要素がロックされている状態で、「要素のロック状態を表示」のオプションが有効になっている場合には、要素に左上にロックされていることを示す「!」マークのアイコンが表示されます。このアイコンは、モデルブラウザに表示されるアイコンと同じ意味です。





選択した項目と状況によっては、要素の右側に別のアイコン () が表示される場合があります。このアイコンは以下の状況で表示されます。





このアイコンを利用すると、要素の属性や操作へ接続を効率よく作成できます。詳細は、「属性/操作リンク」のページをご覧ください。





詳細:

アイコン

説明

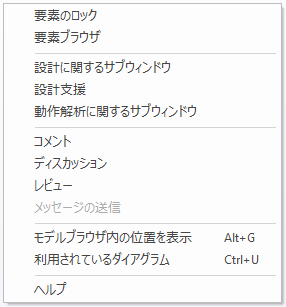

このアイコンをクリックすると、選択した要素に関する機能を含むコンテキストメニューが表示されます。一般的なメニューの内容は以下の通りです。





このメニューからは、以下のような操作を実行できます。

  • 選択した要素をロックする
  • 要素ブラウザサブウィンドウを開く
  • 設計支援に関するサブウィンドウを開く
  • コメント・ディスカッション・レビュー・モデルメッセージの機能を呼び出す
  • モデルブラウザ内の要素の位置や、要素が配置されているダイアグラムを開く
  • 要素の種類を説明するヘルプを表示する

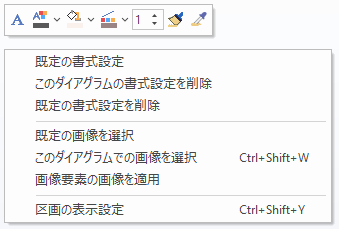

このアイコンをクリックすると、ツールバーと要素の書式を設定するためのコンテキストメニューが表示され、要素の書式を変更できます。単一の要素が選択されている場合の表示は以下の通りです。





ツールバーのアイコンは、左から要素のテキストフォントの設定・文字色の設定・背景色の設定・境界線の色の設定・境界線の幅の設定と、要素の背景色の貼り付け、コピーです。



このメニューからは、以下のような操作を実行できます。

  • 選択した要素の既定の書式を設定する
  • 要素のダイアグラムごとの書式設定の情報を削除する
  • 要素の既定の書式設定の情報を削除する
  • 要素の既定の画像を設定する
  • 要素のこのダイアグラウ内での画像を設定する
  • 要素の既定の画像を画像要素から指定する
  • 要素の表示する区画を指定する

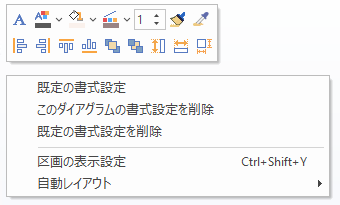

複数の要素が選択されている場合の表示は以下の通りです。



コンテキストメニューの上のツールバーには、追加のボタンが表示されます。

  • 要素を整列する
  • 要素のダイアグラム内での前後関係を調整する
  • 要素の大きさを同一にする



コンテキストメニューからは、自動レイアウトの機能を呼び出せます。選択している要素のみに適用されます。

このアイコンは、シンプルスタイルが適用されている場合のみ表示されます。シンプルスタイルでのみ適用可能な以下の表示設定を行うためのツールバーが表示されます。

  • 形の指定
  • 透過度の指定
  • 名前の表示位置と方向
  • アイコンの位置と大きさ
  • 境界線のスタイル
  • 重なり表現の指定

この「目」のアイコンは、要素に子ダイアグラムやリンクされたダイアグラムがある場合に表示されます。このアイコンをクリックすると、関係するダイアグラムの画像がポップアップウィンドウに表示されます。ウィンドウ外をクリックするかEnter・Escキーを押すとウィンドウを閉じることができます。ウィンドウをダブルクリックするとそのダイアグラムを開くことができます。

フォーク/ジョイン要素の向きを変えられます。

パッケージ要素に対して表示され、以下のドキュメント生成が可能です。

()

アクティビティパーティション要素の向きを変更します。

複合フラグメント要素に対して表示されます。このアイコンが表示される状態では、以下のような挙動になります。

  • フラグメントを上下方向(縦方向)に移動した場合には、フラグメントに含まれるメッセージなども合わせて移動します。
  • フラグメントの大きさを大きくすることはできますが、中に含まれるメッセージなどが外に出てしまうサイズに小さくできません。

この状態が、ダイアグラムを開いたときの、既存の複合フラグメントの既定の状態・挙動になります。このアイコンをクリックすると、次に説明するの状態に変わります。

複合フラグメント要素に対して表示されます。このアイコンが表示される状態では、フラグメントを移動しても、中に含まれるメッセージなどは元の位置にとどまります。

新規に複合フラグメントを作成した場合にはこの状態になります。このアイコンをクリックすると、1つ前の項目のの状態に変わります。

(参考:複合フラグメント
