アクティビティの領域の定義

アクティビティには領域を設定できます。





効果としては、これらの2つは同じです。どちらも、アクティビティの内部のアクションを区分けし、アクティビティの構成を明示します。

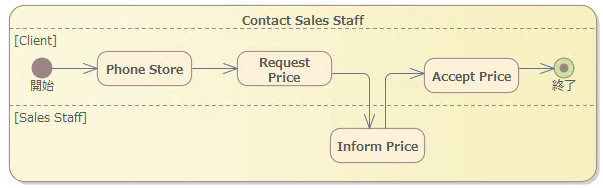

次の例はその作成例です。





アクティビティの領域を設定するには次のような手順になります。



手順:

#

操作方法

1

アクティビティを右クリックします。

2

「追加設定 | 領域の定義」 を選択します。領域の定義ダイアログが表示されます。



3

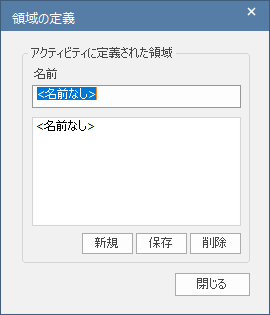

領域の定義ダイアログには、「名前」の入力欄と、定義済みの領域の一覧が含まれます。

4

必要に応じて名前を入力後、保存ボタンを押して下さい。領域が追加されます。さらに追加する場合には、新規ボタンを押した後、名前を入力して保存ボタンを押して下さい。

定義済みの領域を削除する場合には、一覧から対象の領域を選択した状態で、削除ボタンを押して下さい。
