ダイアグラムの概要サブウィンドウ

ダイアグラムの概要サブウィンドウでは大きなダイアグラムの場合に、簡単にダイアグラムをスクロールさせて内容を確認できます。このサブウィンドウ内で左クリックしたままドラッグすれば、ダイアグラムを自由にスクロールできます。





なお、ダッシュボード図は常に表示領域を基準に調整するようになっていますので、このサブウィンドウ内の拡大などの機能は利用できません。



利用手順:

リボン

ダイアグラム > ツール > 概要

キーボード

Ctrl+Shift+4





詳細:

項目

説明

表示内容

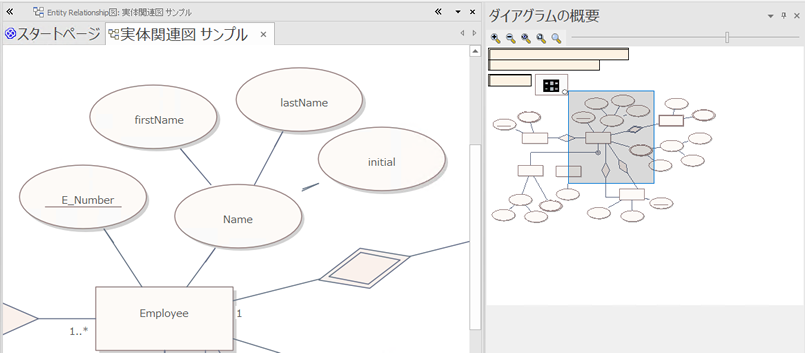

このサブウィンドウには、現在のダイアグラムの縮小図が表示されます。

また、現在表示されている範囲を示す四角形も表示されます。

ツールバー

このサブウィンドウに付属するツールバーでは次の操作が可能です。

  • 拡大
  • 縮小
  • ウィンドウサイズに合わせる
  • ページサイズに合わせる
  • 既定の拡大率(拡大率100%)に戻す
  • 拡大率を変えるためのスライダ

機能



対象のダイアグラムを開いている状態で、マウスカーソルをサブウィンドウ内に移動してください。

クリックすると、クリックしたあたりの内容を表示するように、表示領域が移動します。

表示されている四角形をドラッグすることで、表示されている範囲を移動できます。

スライダーを利用して、表示範囲を拡大縮小できます。
