パッケージブラウザ

<< 目次を表示 >>

ページ位置:  Enterprise Architectの画面 >

パッケージブラウザ

パッケージ内に要素を素早く作成したり、既存の多数の要素をまとめて参照したい場合にはパッケージブラウザが便利です。

パッケージブラウザはタブ形式で表示され、対象のパッケージ内に含まれる要素が一覧形式で表示されます。タブを移動して移動可能なサブウィンドウとして利用できますし、内容をガントチャート形式としても表示できます。パッケージブラウザの内容を印刷したり、パッケージブラウザ内の要素を対象にドキュメントを生成したりできます。



パッケージブラウザは、ダイアグラムを一覧形式で表示した場合と同じような表示・機能です。



パッケージブラウザは、以下の機能と連携して利用できます。





利用手順:

リボン

  • モデル > パッケージ > 一覧表示
  • モデル > パッケージ > ガントチャート

コンテキストメニュー

  • 対象のパッケージを右クリック | 表示形式の切り替え | 一覧
  • 対象のパッケージを右クリック | 表示形式の切り替え | ガントチャート

キーボード

Ctrl + Alt + R (一覧表示)



項目

説明

表示形式の選択

パッケージブラウザは、一覧表示形式とガントチャート形式の2種類の表示方法があります。右クリックメニューからパッケージブラウザを呼び出す場合には、表示形式を選択できます。

  • 一覧表示は、すべての要素が表の形式で表示されます。表示されている内容について、特定の項目(列)でグループ化して表示することもできますし、パッケージの階層構造に合わせて表示できます。
  • ガントチャートは、それぞれの要素を階層構造を含めて表示し、それぞれの要素のタスクの状態や進捗度と含めて表示できます。



これらの形式に変更した後に、別の形式に変更できます。右クリックし、以下の項目を選択してください。

  • 一覧形式で表示
  • ガントチャート形式で表示



パッケージブラウザで内容を表示した後でも、表示形式を変更できます。

表示形式

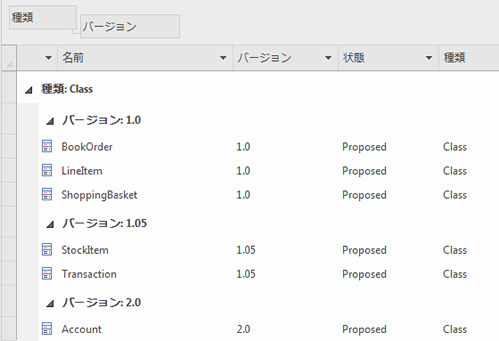

  • 一覧表示 - 下の例のように、指定したプロパティで要素をグループ化できます。ツールバーの下にあるグループ化領域を利用します。

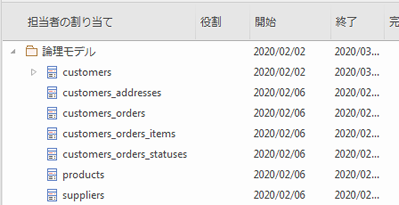

  • ガントチャート - 下の例のように、パッケージや要素の階層構造を含めて表示されます。





表示内容を階層形式に調整するには、ツールバーの ボタンを押し、要素の階層を表示を選択してください。

表示内容の変更



  • 一覧の列のヘッダをクリックすることで、昇順あるいは降順に並び替えることができます。

注意:

階層構造形式の場合には、名前以外の項目をクリックすると、ユーザー指定形式に変更されます。

  • ダイアグラムフィルタを適用させることもできます。 (一覧ではグレー表示にはならず、非表示になります。)
  • 指定した列を対象に、項目をグルーピングできます。
  • ヘッダをドラッグすることで自由に位置を変えられます。

注意:

階層構造形式の場合には、名前の項目は常に一番左に固定されています。その他の項目を一番左に移動できませんが、それ以外の場所には移動できます。

この制限により、もし独自定義の項目でソートあるいはグループ化している場合に階層構造形式に切り替えると、その設定は解除されます。この場合、元の形式に戻しても、最初の設定状態には戻りません。

子パッケージの内容を表示

パッケージをダブルクリックすることで、そのパッケージの内容を一覧形式で表示できます。

あるいは、ツールバーの ボタンを押すと、子パッケージの内容の表示を切り替えられます。

要素のプロパティの表示

一覧内の要素をダブルクリックすると、要素のプロパティダイアログを表示できます。

要素の選択

要素の選択:

  • クリックして要素を選択できます。
  • 値を変更するには、対象のセルを2回クリックして下さい。(ダブルクリックではありません) 変更できない項目の場合には、プロパティダイアログが表示されます。
  • [Ctrl]キーを押しながら要素を選択すると、複数の要素を選択できます。
  • [Shift]キーを押しながら要素を選択すると、指定した範囲の要素をまとめて選択できます。

要素の追加



新規要素を追加するには、要素一覧ビュー[Ctrl]+[N][Insert]キーを押して下さい。

  • 階層形式での表示の場合には、カーソルの位置に対応する位置に要素が追加されます。
  • グループ化されている場合には、適切なグループに追加されます。ソートやグルーピングされていない場合には、一覧の一番最後に要素が追加されます。

要素の追加
(階層形式)

階層形式で表示している場合には、[Esc]キーを押してから[Ctrl]+[N]を押すことで新規要素を追加できます。それ以外の場合には、選択されている位置に追加されます。

ヒント:

セルや列が選択されている場合には新規要素は追加できません。[Esc]キーを押して行が選択された状態にしてください。

モデルブラウザとの連携



モデルブラウザから要素をドロップできます。

また、パッケージブラウザからモデルブラウザに要素をドロップできます。

要素の削除



一覧から要素を削除するには、対象の要素を選択して[Ctrl]+[D]を押して下さい。(「パッケージブラウザの操作」のページもご覧ください。)

ヒント:

階層形式での表示の場合には、子として表示されている要素をすべて削除しない限り、親の要素は削除できません。

ノートの内容の表示



ノートの内容は、要素の行の下に表示されます。

ノートの内容を編集する場合には、 対象の要素を選択してノートサブウィンドウを表示してください。内容を編集できます。

その他の機能

ツールバーやコンテキストメニューを利用することで、さまざまな機能を呼び出せます。

(「パッケージブラウザの操作」のページもご覧ください。)
