プロジェクト管理に関する項目(検討項目・イベント・作業・リスク・測定)を定義した後に、関係する要素にその情報を表示できます。ダイアグラム内の要素の「Project」区画に表示されます。区画を持つことができる種類の要素であれば、どの要素についても表示できます。プロジェクト管理に関する項目を定義すると、その項目がダイアグラムに表示されます。
以下の点に注意してください:
- イベントは、結びつく要素が決まります。
- 検討項目は、結びつく要素が決まります。
プロジェクト管理の項目を区画に表示する
# |
操作方法 |
1 |
対象の要素が配置されているダイアグラムを開きます。 |
2 |
ダイアグラムの背景でダブルクリックし、ダイアグラムのプロパティダイアログを表示します。 |
3 |
表示する区画で「モデル」を選択します。 |
4 |

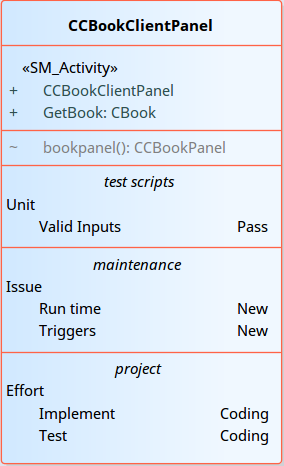

OKボタンを押して設定を保存します。 プロジェクト管理に関する項目は、「project」の区画に表示されます。表示される項目は、その種類ごとにまとめて表示されます。例えば、作業に関する項目であれば、作業の見出しの下に表示されます。そして、リスクに関する項目があれば、別のグループとしてまとめて表示されます。
|
