SPEMのツールボックス内の要素を利用することで、SPEMに準拠したモデルを容易に作成できます。ソフトウェアの設計開発のプロセスやビジネスプロセスのモデリングに有用です。
ダイアグラムの作成例

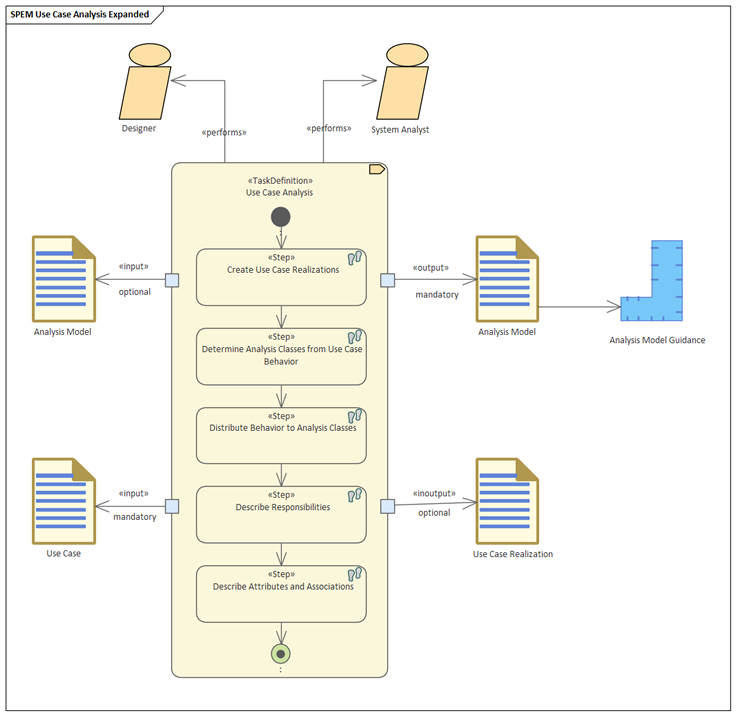

SPEMを使用することで、ソフトウェアやシステムエンジニアリングのプロセスを可視化し、そのプロセスの詳細をチームメンバーに伝えることができます。下の図の例では、ユースケース分析に必要なステップが定義され、タスク定義への入力と出力がワークプロダクトのポートを使用して表示されています。 また、このワークプロダクトの実行者を支援する情報があることを示すため、分析モデルのガイダンスも含まれています。
SPEMで定義された要素の外見
それぞれのSPEM要素は2通りの形式で表示できます。
- アイコン形式の表示では、それぞれの要素の種類に応じた独自の形式で表示されます。上の図のDesignerがその例です。
- 文字形式の表示では、要素の種類はステレオタイプで明示され、要素によっては右上にアイコンが表示されます。上の図のSPEM_TaskDefinitionがその例です。
それぞれの要素の外見を変更するには、タグ付き値 iconstyle の値を変更します。
- アイコン形式で表示するには、この値をTrueに設定します。
- 文字形式で表示するには、この値をFalseに設定します。
注意: |
この表記方法は、利用条件を満たす場合でもEnterprise Architectのインストール直後の状態では利用できません。 利用する方法についてはこちらのページをご覧ください。 |
