SPEMのツールボックス

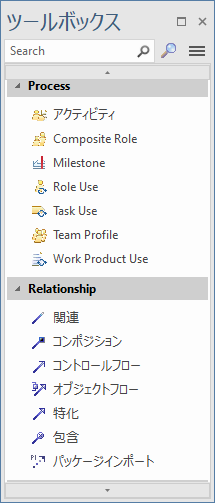

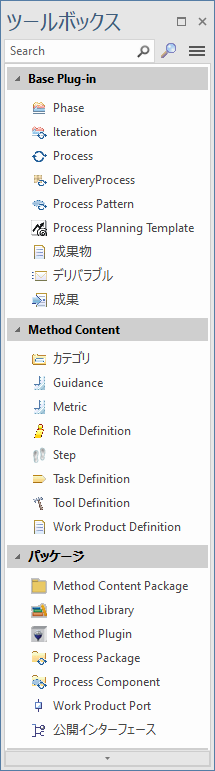

SPEMが有効な場合には、SPEMのツールボックスを利用できます。



利用手順:

コンテキストメニュー

モデル > ダイアグラム > ツールボックス

キーボード

Ctrl+Shift+3 |

その他

ダイアグラムの見出し部分の左端にある あるいは アイコンを押すと、表示を切り替えられます。







表示方法

Enterprise Architectでは、それぞれのSPEM要素について、以下の2種類の方法で表現できます。



タグ付き値iconstyleの値を変更することで、この表現を切り替えられます。

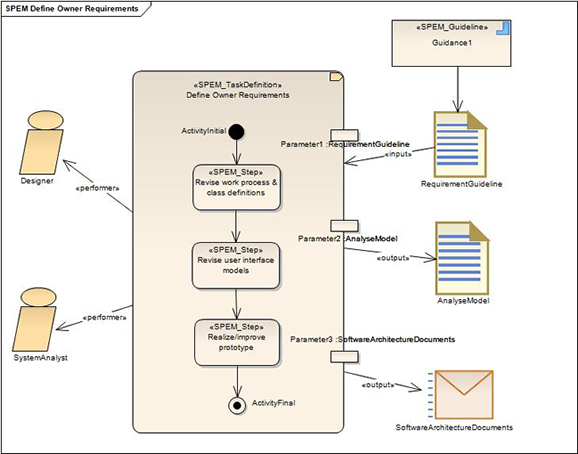

例えば、下記のようなSPEMダイアグラムがある場合、SPEM_TaskDefinitionで示される要素をアイコン表示にする場合には、iconstyleのタグ付き値をTrueに設定してください。このタグ付き値をFalseにすると、テキストで要素の種類が表示され、要素の右上に小さなアイコンが表示されます。
