派生設計の機能を利用する場合に問題となり得るのが、既存モデルと派生したモデルとの間の関係、特に複数回の派生を経た場合の関係を把握することです。この問題については、Enterprise Architectの既存の機能を活用し関係を可視化することが解決策となります。

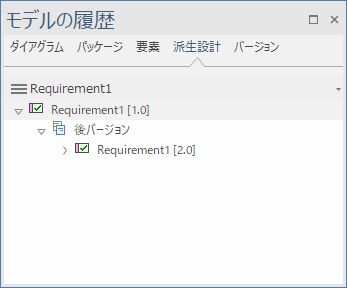

トレーサビリティサブウィンドウ
トレーサビリティサブウィンドウを利用することで、派生関係も把握できます。「モデル」リボン内の「要素」パネルにあるトレーサビリティボタンを押すと表示されます。
関係する要素の追加
関係する要素の追加機能を利用することで、派生要素間の関係をダイアグラム上に可視化できます。
# |
操作方法 |
1 |
新しくダイアグラムを作成します。 (参考:トレーサビリティダイアグラムの作成) |
2 |
対象の要素をモデルブラウザからドラッグし、ダイアグラムにドロップします。 要素の配置ダイアログが表示される場合には、「配置形式」として「そのまま配置」を指定します。 |
3 |
対象の要素をダイアグラム内で右クリックし、「関係する要素の配置」を選択します。関係する要素の配置ダイアログが表示されます。 |
4 |
ダイアログ内で以下のように操作します。
|
5 |
一覧に表示されるすべてのチェックボックスにチェックを入れ、OKボタンを押してください。 |
例
対象の要素をモデルブラウザからダイアグラムにドロップします。
対象の要素を右クリックし、 「関係する要素の配置」 を選択します。関係する要素の配置ダイアログが表示されます。
関係する要素を選択し、OKボタンを押します。
関係
接続ブラウザを利用することで、選択した要素と関係のある要素を一覧で表示できます。特に、このウィンドウ内でバージョンを確認できますので、派生関係の把握に便利です。
接続ブラウザに表示されている要素を右クリックすることで、プロパティを確認したり、要素が利用されているダイアグラムに移動したりできます。
バージョンによるフィルタ
ダイアグラム内に異なるバージョンの要素が配置されている場合に、ダイアグラムのバージョンの要素のみを視覚化できます。
# |
操作方法 |
1 |
ダイアグラムのプロパティダイアログを開きます。 |
2 |
バージョンの欄が、現在のバージョンになっていることを確認します。
|
3 |
「バージョンでフィルタ」 にチェックを入れ、プロパティダイアログを閉じます。 |

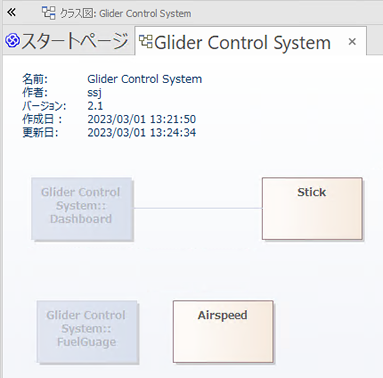

フィルタを適用した例
