バージョンタブでは、バージョン管理機能に関する情報を表示します。また、いくつかのバージョン管理に関する機能を呼び出せます。
また、既存の履歴と現在のモデルの内容を対象に、このタブから比較を実行できます。このページでは、比較方法を説明します。
利用手順:
リボン |
|
比較対象の要素を選択
比較対象の要素を指定するには、いくつかの方法があります。なお、要素ではなくパッケージ・ダイアグラムの場合でも同じ操作です。モデルブラウザ内で対象の要素を選択するか、ダイアグラム内の要素を選択してください。バージョンタブを開く前でも、開いた後でも構いません。
比較の実行

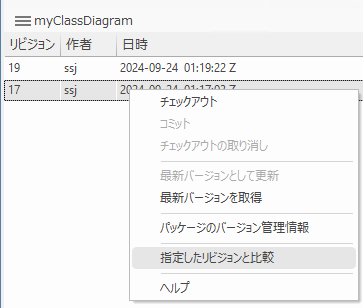

バージョンタブ内に表示された履歴のうち比較したい対象を右クリックし、指定したリビジョンと比較を実行してください。
差分比較タブが開き、モデルとその履歴との間の差分が表示されます。
差分比較タブが開いた際には、選択した項目の差分まで内容が展開されて表示されます。パッケージ・ダイアグラム・要素のいずれの場合でも同じです。
差分比較タブでは、それ以外の差分も確認できます。
メニュー

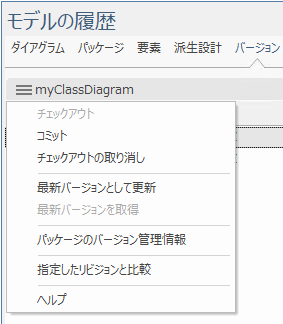

バージョン管理に関するいくつかの機能をバージョンタブのメニューバーから呼び出せます。
これらの機能は、パッケージが対象の場合のみ有効です。ダイアグラムや要素が対象の場合には、そのダイアグラムや要素を含むパッケージが対象になります。
項目 |
説明 |
チェックアウト |
Synchronize the currently selected Package with the latest revision from the Version Control repository and unlock the Package to allow editing. Only available for Packages that are not already checked-out (and whose associated Package file is not checked-out). (参考:パッケージのチェックアウト) |
コミット |
Commit a new revision of the currently selected Package to the Version Control repository and lock the Package against further editing. Only available for Packages that you have checked-out yourself. (参考:パッケージのコミット) |
チェックアウトの取り消し |
Reverses the check-out of a Package, discarding any modifications that have been made by restoring the Package content to the latest revision held in Version Control. (参考:パッケージのチェックアウトの取り消し) |
最新バージョンとして更新 |
Commit a new revision of the currently selected Package to the Version Control system, while keeping the Package checked-out. This is equivalent to checking a Package in and immediately checking it back out again. Only available for Packages that you have checked-out yourself. |
最新バージョンを取得 |
Synchronize the currently selected Package with the latest revision from the Version Control repository. Available only for Packages that are checked in. (参考:パッケージを最新の情報に更新) |
パッケージのバージョン管理情報 |
Display Version Control properties pertaining to the XMI export file associated with the currently selected Package; this also identifies who has checked out the Package. |
指定したリビジョンと比較 |
Invokes a comparison between the version controlled package in the model and the selected revision of the same package in version control. While the comparison is performed at the package level, the results window will display a comparison for the model object that is currently selected. |
ヘルプ |
Opens a web browser and loads the User Guide page related to the VC page of the Timelines window (this page). |
注意: |
This feature is only available for use with the following version control providers:
|
