ブロックにプロパティを追加

ブロック要素にプロパティを追加する手順は次の通りです。



#

操作方法

1

対象のブロック要素が含まれるダイアグラムを開きます。

2

状況に応じて、以下のいずれかの手順を実行します。

  • ツールボックスから「プロパティ」をドラッグし、対象のブロック要素の上にドロップします。
  • モデルブラウザから、プロパティの型となる要素をドラッグして対象のブロック要素の上にドロップし、表示されるダイアログの「配置形式」を「プロパティ」にしてください。

3

配置したプロパティに型が定義されていて、その型となる要素がポートやプロパティを持つ場合には、属性・操作と付属要素サブウィンドウを利用して表示できます。

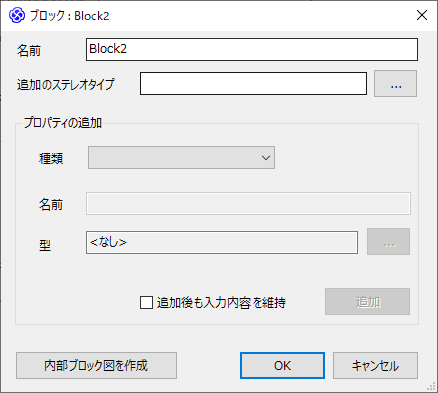

あるいは、ブロック要素やインターフェースブロック要素をダブルクリックすると表示されるプロパティダイアログの「プロパティの追加」枠内からproperties, parts, references, values, flow propertiesの区画に表示される項目を追加できます。
(要素の種類により作成できない要素もあります。)





なお、他のブロック要素に対してコンポジションの接続を作成すると、自動的に対象のブロック要素内にプロパティ要素が追加されます。また、集約あるいは関連の接続を作成すると、自動的に参照プロパティが追加されます。これらのプロパティは、作成した接続に対応するプロパティ要素となり、接続をモデルから完全削除する際にプロパティ要素も削除するかどうかの確認ダイアログが表示されます。



注意:

  • 区画として表示するかどうかの設定は、ダイアグラムのプロパティダイアログの「要素」グループにある「区画の表示」の項目から変更できます。詳細は「表示内容(区画)の調整」のページをご覧下さい。
  • ブロック要素の子ダイアグラムとして内部ブロック図を作成後、そのダイアグラムを開き、モデルブラウザから他の要素をダイアグラム内にドラッグしても、プロパティを追加できます。
  • 関連作成時に参照プロパティを追加するためには、「関連の既定の向きをソース→ターゲットに設定」の設定が有効になっている必要があります。
